Программирование не повреждает микросхему, однако перенапряжение, сверхток, электростатический разряд, обратное подключение выводов или перегрев могут привести к необратимому повреждению микросхемы.

I. Почему обычное программирование не повреждает микросхему

Во время программирования программатор соблюдает значения времени, напряжения и тока, указанные в технической документации на целевую микросхему. Внутренняя схема программирования микросхемы разработана и протестирована на производстве с учетом такой нагрузки. Если программатор соответствует модели микросхемы, правильно подключен и получает стабильное питание, напряжение и ток в процессе записи находятся в безопасных пределах, поэтому микросхема не будет повреждена. Современные программаторы также оснащены ограничением тока, защитой от перенапряжения и функциями верификации, что дополнительно снижает риск.

II. Факторы, которые могут привести к повреждению микросхемы

Чрезмерное напряжение программирования или неправильная полярность. Для некоторых микросхем требуется повышенное напряжение программирования. Если напряжение превышает заданное значение или полярность питания перепутана, это может привести к пробою внутреннего оксидного слоя или возникновению эффекта защелкивания.

Короткое замыкание или сверхток на выводах. Припой или посторонние частицы в программирующем разъеме либо на адаптерной плате могут вызвать короткое замыкание между питанием и землей или напрямую замкнуть сигнальные выводы на землю, что приведет к возникновению большого тока и выгоранию внутренних металлических соединений.

Электростатический разряд (ESD). Статическое электричество, накопившееся на теле человека или в окружающей среде, может мгновенно разрядиться при контакте с выводами микросхемы, повредив входные защитные цепи или подзатворный оксидный слой и выведя микросхему из строя.

Ошибки в синхронизации или алгоритме программирования. Использование несовместимого программатора, неправильный выбор модели или непроверенных алгоритмов может привести к чрезмерному стиранию или программированию ячеек памяти, вызывая дрейф параметров или сокращение срока службы.

Неправильная ориентация выводов или установка в обратном направлении. При установке микросхемы в неправильной ориентации выводы питания и земли меняются местами, из-за чего через внутренние паразитные диоды начинает протекать большой ток, что часто приводит к мгновенному повреждению микросхемы.

Высокая температура окружающей среды или недостаточный отвод тепла. Длительное непрерывное программирование, высокая температура окружающей среды или недостаточная площадь теплоотвода микросхемы могут привести к превышению допустимой температуры p-n-перехода, вызывая деградацию материалов или тепловое повреждение.

Некачественный программатор или пульсации напряжения питания. Инструменты низкого качества могут создавать выбросы напряжения, чрезмерно крутые фронты или не иметь необходимых защитных функций, что приводит к дополнительной электрической нагрузке на микросхему.

III. Распространенные признаки повреждения микросхемы

Если микросхема повреждена во время программирования, обычно наблюдаются следующие признаки: программатор не может распознать микросхему; после записи верификация завершается ошибкой; микросхема работает некорректно или некоторые выводы не функционируют; наблюдаются аномально высокий ток покоя или сильный перегрев микросхемы; после многократного программирования срок службы значительно сокращается.

IV. Как избежать повреждения микросхемы при программировании

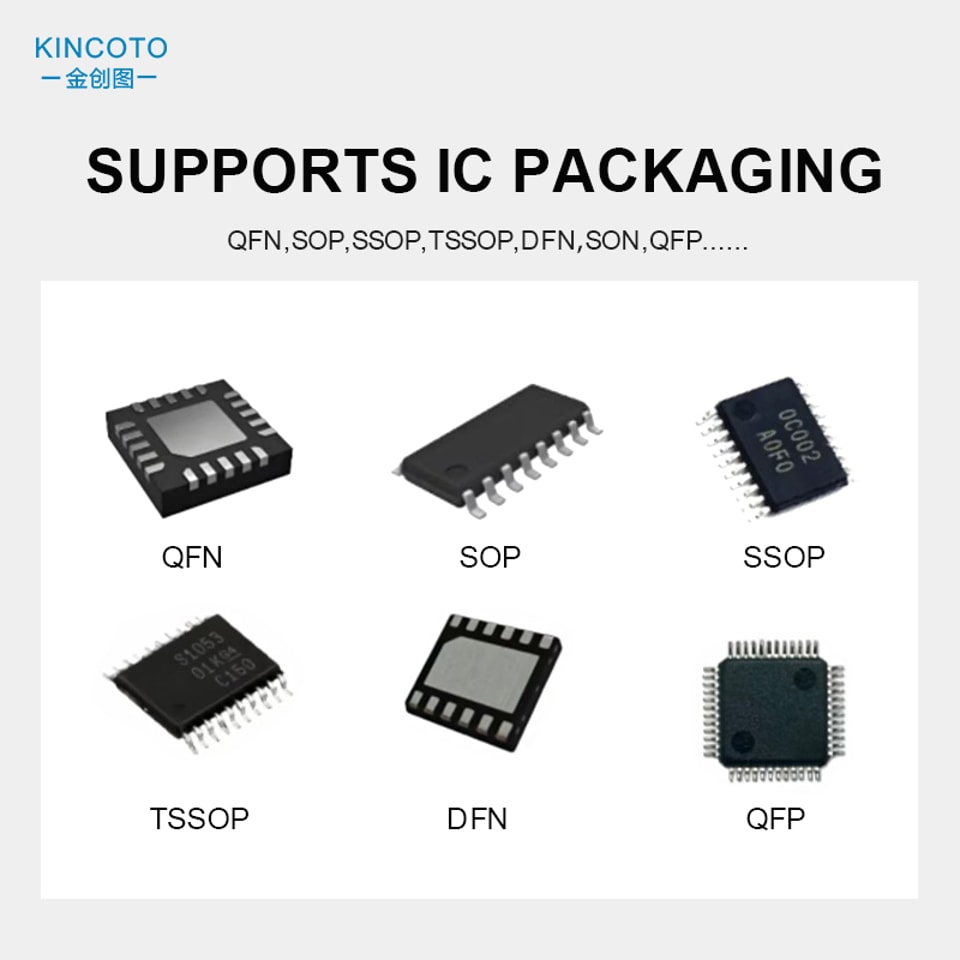

Выбирайте оригинальный или сертифицированный программатор и убедитесь, что он поддерживает нужную модель и корпус программируемой микросхемы.

Перед программированием внимательно проверьте ориентацию микросхемы и соответствие выводов, а также осмотрите программирующий разъем, адаптерную плату и соединительные провода на наличие коротких замыканий, холодных паяных соединений или посторонних предметов.

Используйте антистатический браслет и антистатический рабочий стол; в сухом помещении не прикасайтесь к выводам микросхемы голыми руками.

Обеспечьте стабильное питание и не устанавливайте и не извлекайте микросхему или программатор при включенном питании.

При программировании строго соблюдайте диапазоны напряжения, времени и температуры, указанные в технической документации на микросхему; не увеличивайте произвольно напряжение программирования и не сокращайте время программирования.

Контролируйте количество циклов программирования, особенно для микросхем памяти с ограниченным числом циклов стирания и записи; поэтому процесс программирования и тестирования в массовом производстве следует планировать рационально.

После программирования выполняйте верификацию и функциональное тестирование, чтобы своевременно выявлять и изолировать неисправные микросхемы.
