Автоматизация программирования микросхем
Ознакомьтесь с конфигурацией оборудования, соответствием требованиям применения и условиями валидации.
ОБОРУДОВАНИЕ KINCOTO

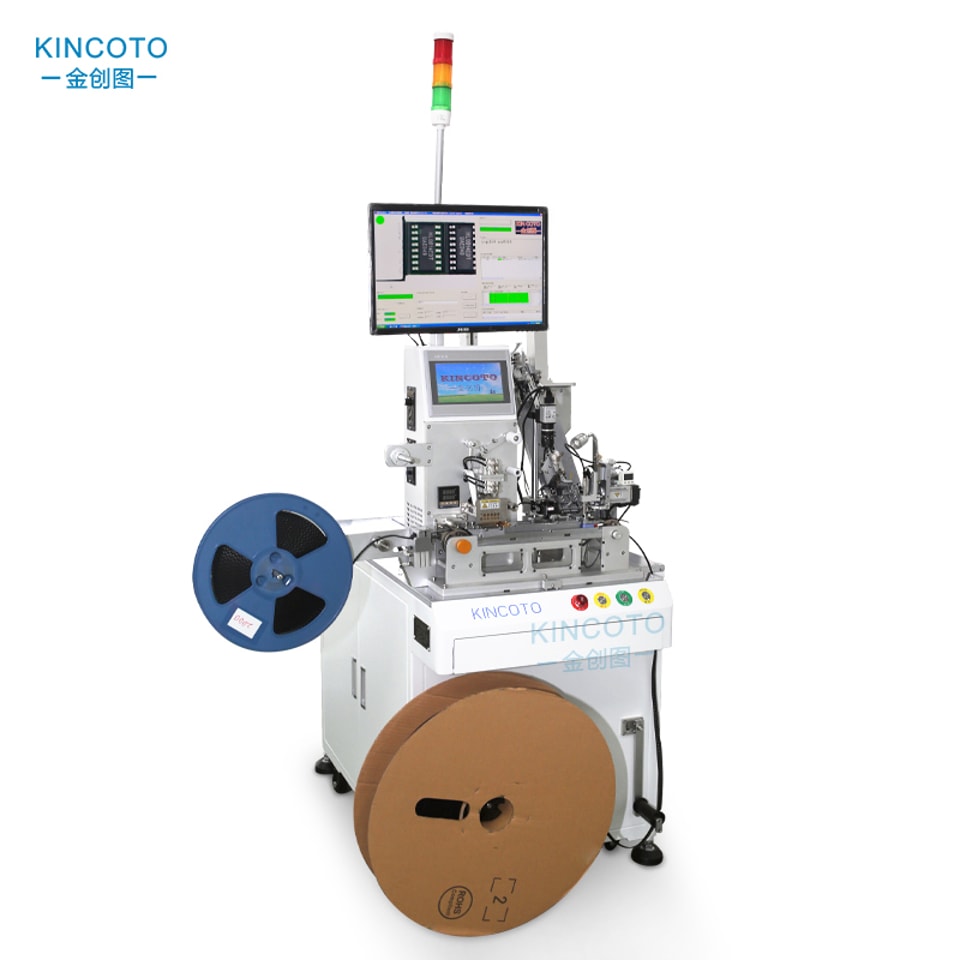

UA18000 — упаковочная машина для упаковки из трубки в ленту
Производительность: 12 000–18 000 шт./ч
Поддерживаемые корпуса микросхем: SOP150 (специализированный режим) / TSSOP173 (специализированный режим) — корпуса предназначены для отдельных конфигураций и не взаимозаменяемы
Система подачи: автоматическая подача из туб — до 50 туб одновременно, пополнение во время работы
Система выгрузки: лента и катушка; пластиковые и бумажные катушки диаметром 13, 15, 22 и 27 дюймов
Тип оборудования: машина для упаковки микросхем из туб в ленту (БЕЗ программирования, маркировки и печати)
Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.
UA18000 — упаковочная машина для упаковки из трубки в ленту
♦Сверхвысокая скорость упаковки — производительность 12 000–18 000 шт./ч; одна машина заменяет несколько операторов
♦Система автоматической подачи 50 трубок — загрузка до 50 трубок одновременно; пополнение во время работы без остановки производства
♦Интегрированная CCD-система визуального контроля — промышленная камера с разрешением 1 Мп и подсветкой для обнаружения дефектов и контроля качества

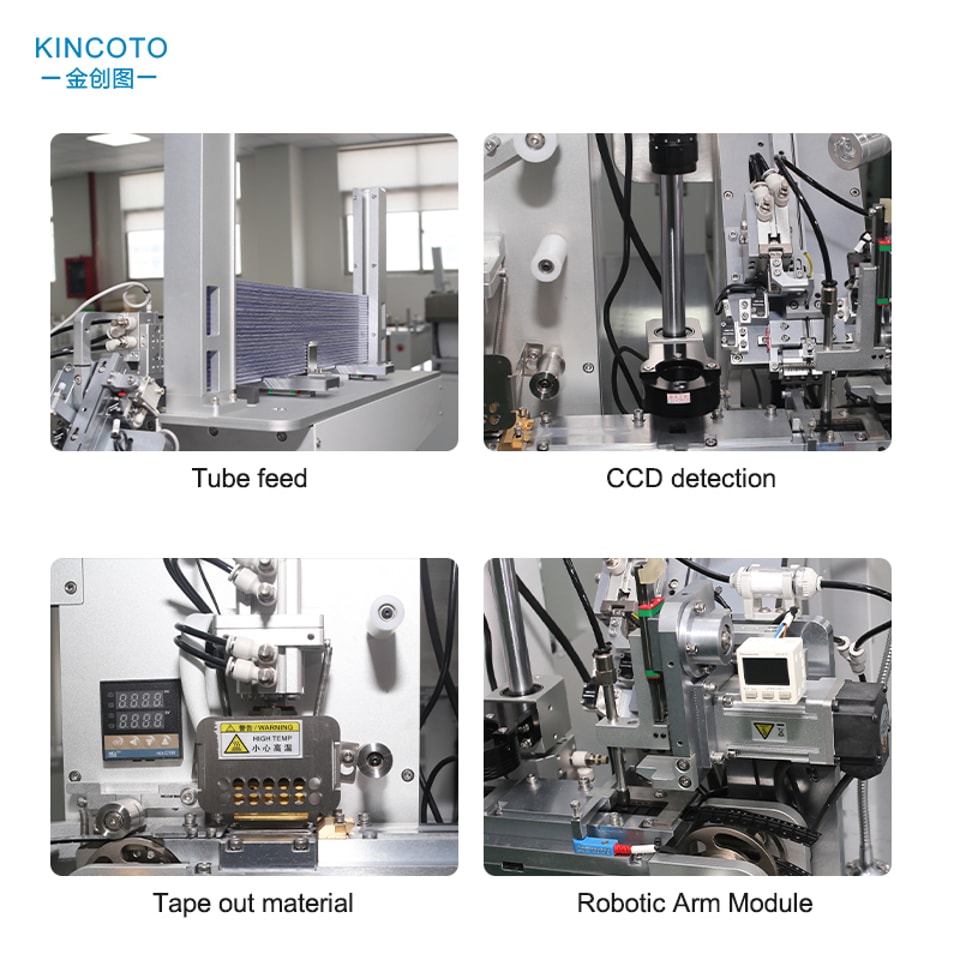

♦Полный цикл в одной машине — подача из трубки → установка компонентов → запайка ленты → намотка на катушку; полностью автоматизированная непрерывная работа
♦Гибкие варианты запайки — поддержка запайки самоклеящейся лентой и термозапаиваемой лентой
♦Совместимость с катушками разных размеров — поддержка пластиковых и бумажных катушек диаметром 13, 15, 22 и 27 дюймов
♦Точный контроль температуры — регулируемый одноголовочный ПИД-термостат с точной регулировкой в диапазоне 120–200 °C для стабильного качества запайки
♦Система точного подсчёта — внутренний импульсный счётчик для точного отслеживания производства и контроля запасов
♦Компактная конструкция, экономящая пространство — небольшие габариты машины: 1080 × 1080 × 2000 мм
♦Специализированное упаковочное решение — машина исключительно для высокоскоростной упаковки: без программирования, маркировки и печати
Технические параметры:
| Производительность | 12 000–18 000 шт./ч |
| Габариты машины | 1080 × 1080 × 2000 мм |
| Габариты внешнего вида | 1160 × 1110 × 1800 мм |
| Поддерживаемые корпуса | Специализированная версия для SOP150 / специализированная версия для TSSOP173 |
| Напряжение | 220 В |
| Подача из трубок | До 50 трубок |
| Стандарт носителя | Совместимое с EIA-481A возвратное колесо и соответствующая покровная лента |
| Контроль температуры | Регулируемый одноголовочный ПИД-термостат, 120–200 °C |
| Диапазон ленты | Ширина ≤ 16 мм; глубина кармана ≤ 3 мм |
| Запечатывание | Самоклеящаяся лента / термозапайка |
| Катушки | Пластиковые или бумажные, 13, 15, 22 и 27 дюймов |
| Система машинного зрения | Промышленная камера с разрешением 1 Мп и источником освещения |
| Контроль давления | От −50 до +50 кПа |
| Масса | 350 кг |

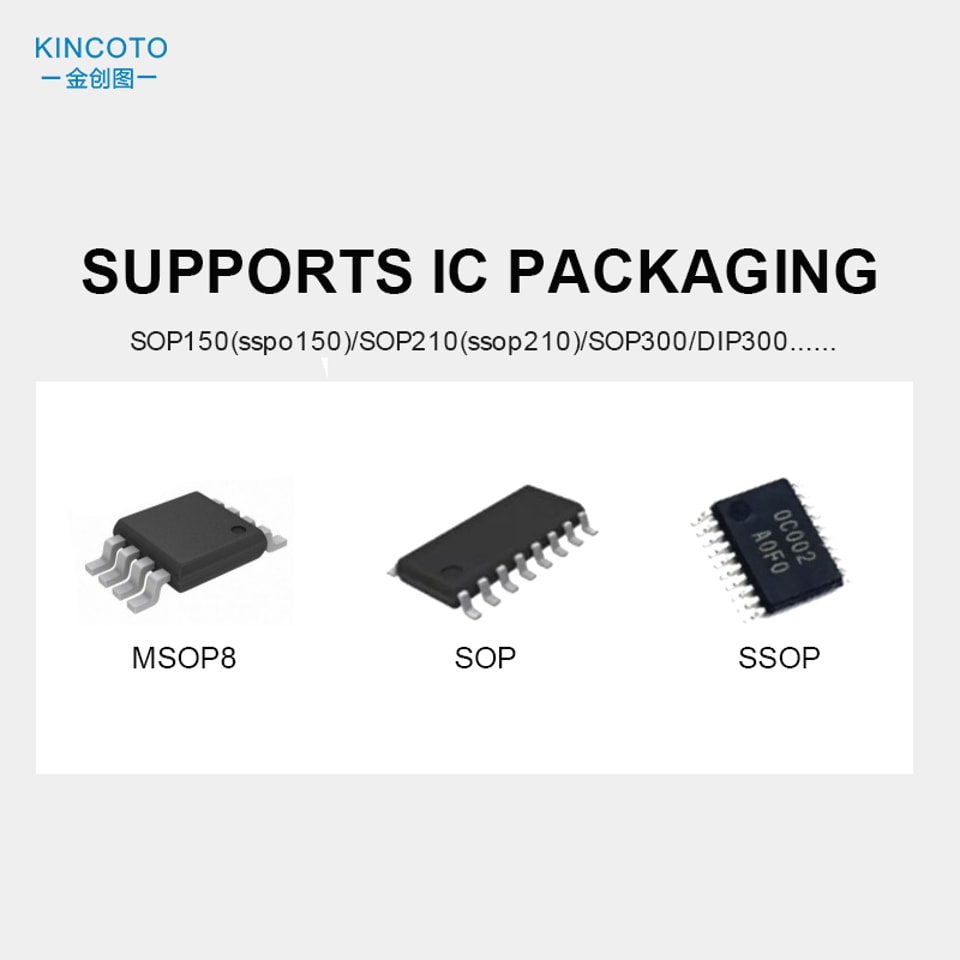

Подходит для корпусирования программируемых микросхем:

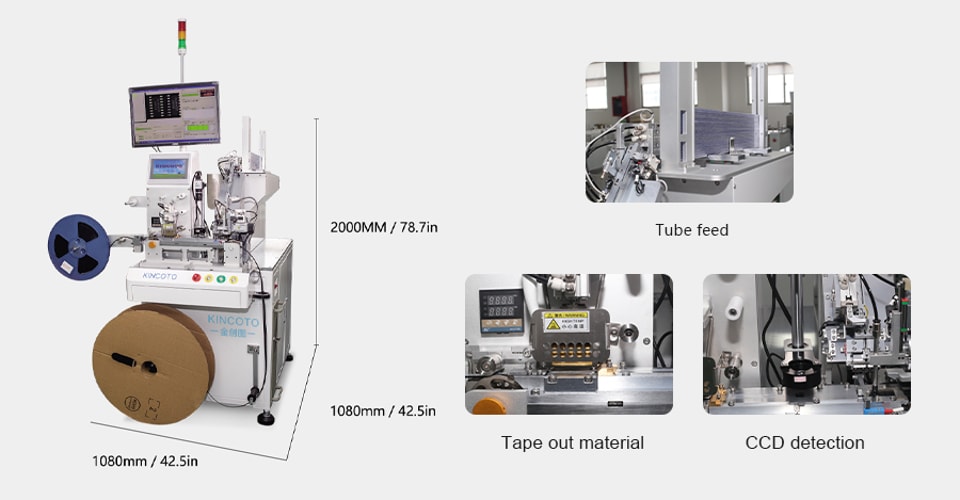

Габариты изделия:

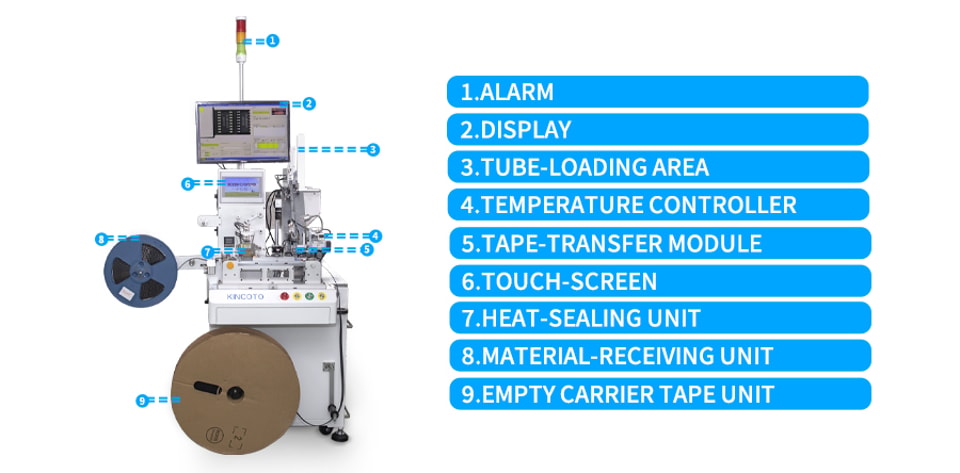

Конструкция изделия:
Упаковка:
Общее фото во время посещения фабрики:
