ОБОРУДОВАНИЕ KINCOTO
Установка упаковки микросхем из навалом в ленту (одноголовочная)
Производительность:2 500 шт./ч
Поддерживаемые корпуса микросхем:QFN, SOP
Режимы работы: подача россыпью / вывод в ленту
Функцияустановки: переупаковка
Система визуального контроля: высокоточная CCD-система технического зрения
Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.

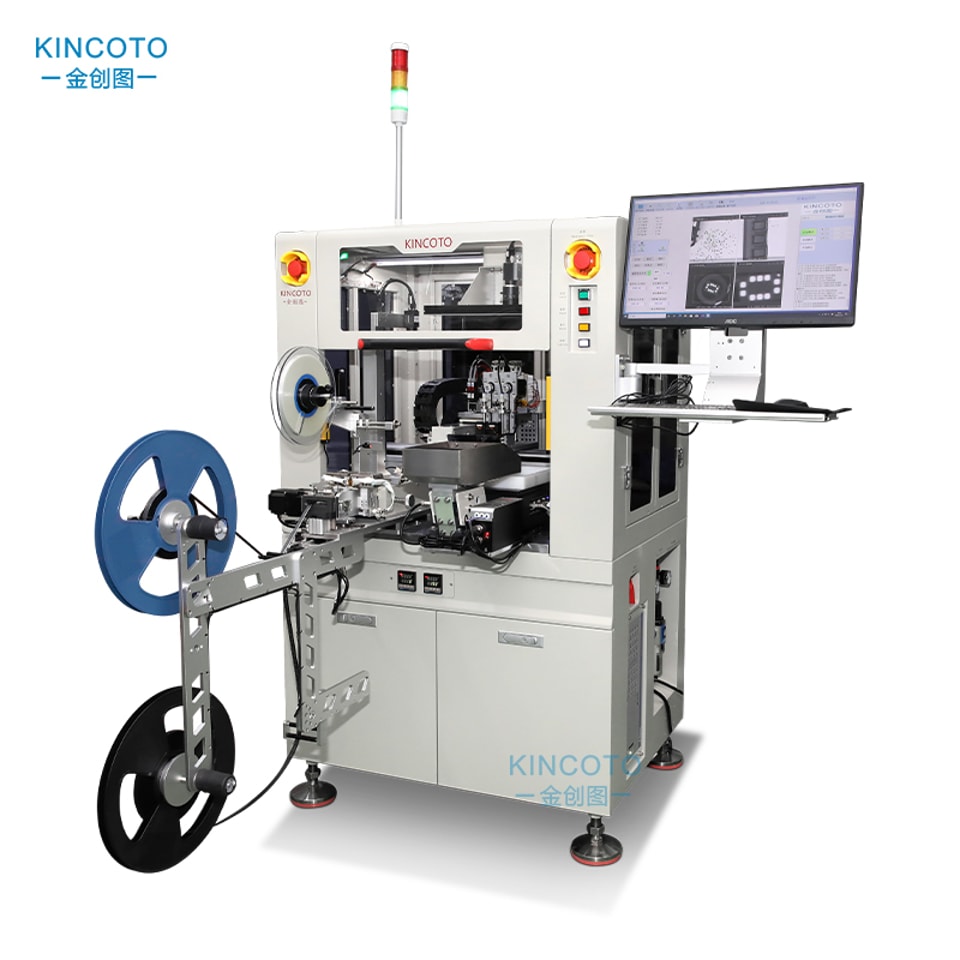

Упаковочная машина для упаковки навалом в ленту (с одной головкой)
♦Подача компонентов навалом — гибкий вибрационный питатель принимает нерасфасованные микросхемы; трубки и лотки не требуются
♦Установка компонентов с двумя соплами — 2 вакуумных сопла для повышения производительности и сокращения времени цикла
♦Двухкамерная система технического зрения на базе CCD — верхняя CCD-камера (2000 Вт) и нижняя CCD-камера (130 Вт) для точного определения ориентации и угла, а также контроля выводов
♦Полный цикл в одной машине — подача компонентов навалом → определение ориентации → установка компонентов → термосварка → намотка на катушку; полностью автоматизированный процесс
♦Высокоточный привод на линейном двигателе — точность ±0,05 мм, повышенная износостойкость и увеличенный срок службы
♦Широкая совместимость с лентами — поддержка ширины несущей ленты 8–44 мм для гибких вариантов упаковки
♦Только термосварка — стабильная и надежная герметизация для неизменно высокого качества упаковки
♦Обнаружение погнутых выводов — система технического зрения на базе CCD выявляет погнутые выводы и дефекты до начала упаковки
♦Компактная конструкция — небольшие габариты машины: 890 × 680 × 1475 мм; экономия ценного производственного пространства
♦Специализированное упаковочное решение — машина предназначена исключительно для упаковки: без программирования, маркировки и печати
Технические параметры:
| Производительность | 2500 шт./ч |
| Размеры основного блока (Д × Ш × В) | 890 × 680 × 1475 мм |
| Основной блок + лента + монитор (Д × Ш × В) | 1380 × 1430 × 1560 мм |
| Напряжение | AC220V / 50 Гц |
| Поддерживаемые корпуса микросхем | QFN, SOP и другие типы |
| Устройство подачи | Гибкий вибрационный питатель × 1, загрузочный бункер × 1 |
| Устройство выгрузки | Вывод в ленту |
| Тип герметизации | Термосварка |
| Поддерживаемая ширина ленты | 8–44 мм |
| Система технического зрения | Верхняя CCD-камера (2000 Вт) + нижняя CCD-камера (130 Вт) |
| Устройство захвата и позиционирования | 2 вакуумных сопла |
| Режим управления | ПЛК |
| Монитор | ЖК-монитор 19″ |
| Конструкция привода | Линейный двигатель |
| Точность захвата и позиционирования | ±0,05 мм |
| Источник сжатого воздуха | 0,4–0,6 МПа |
| Общая масса | 650 кг |
| Потребляемая мощность | 0,3 кВт |

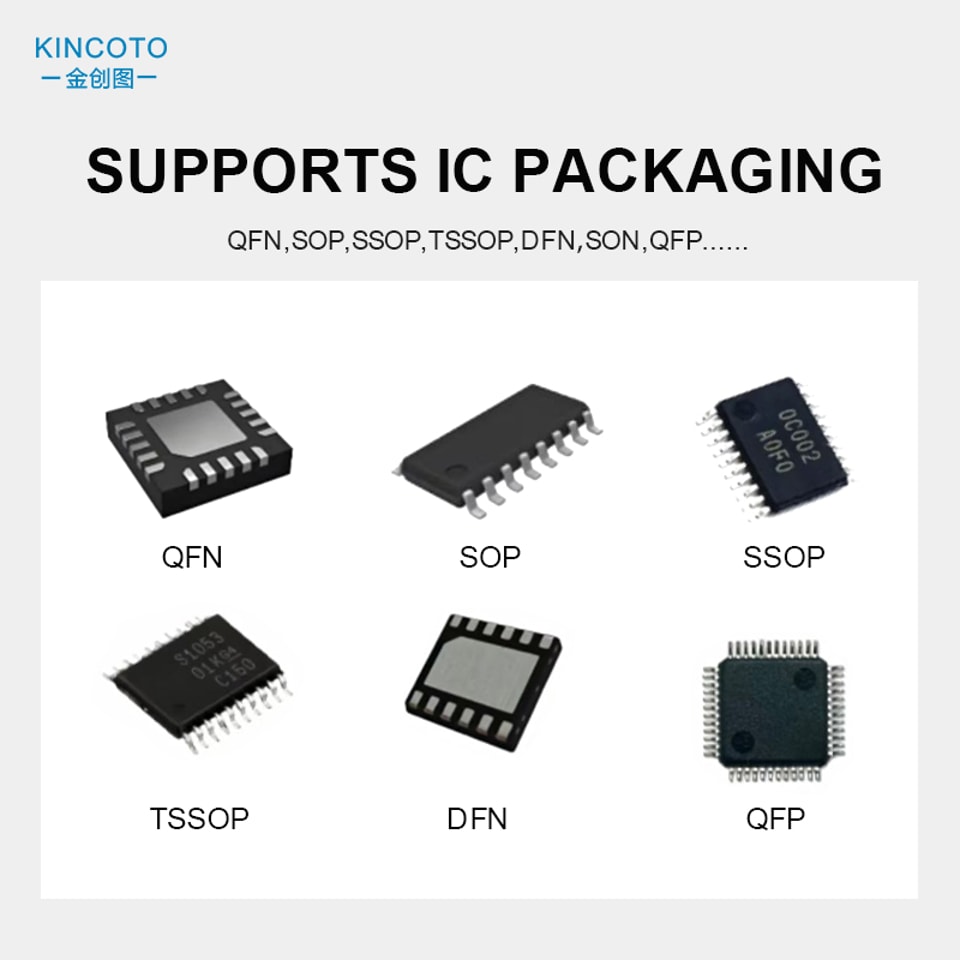

Подходит для корпусирования программируемых микросхем:

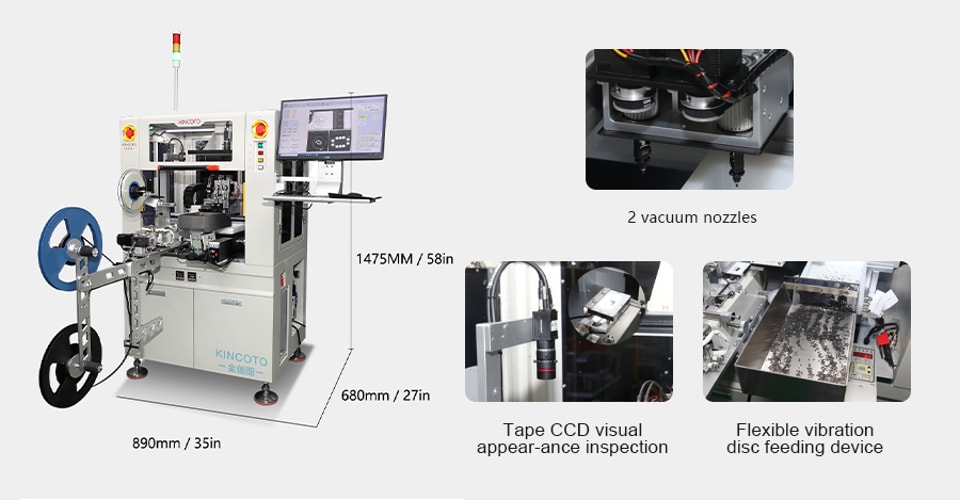

Габариты изделия:

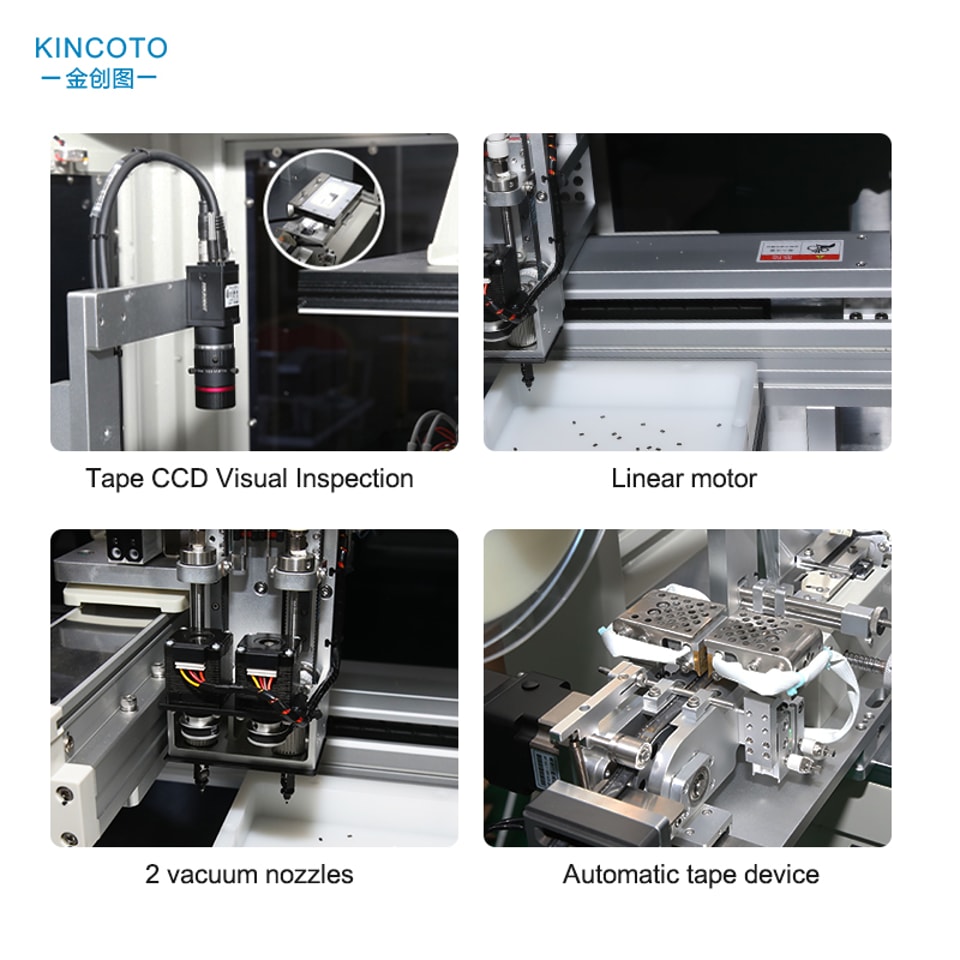

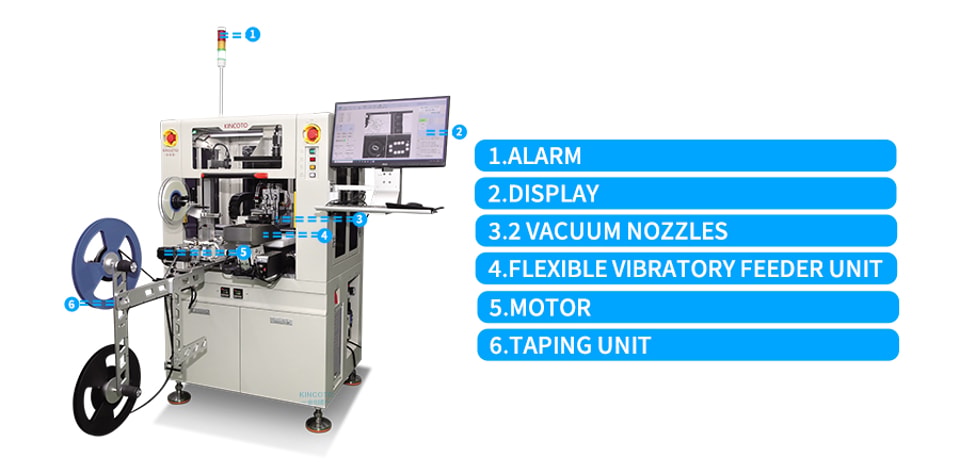

Конструкция изделия:
Упаковка:

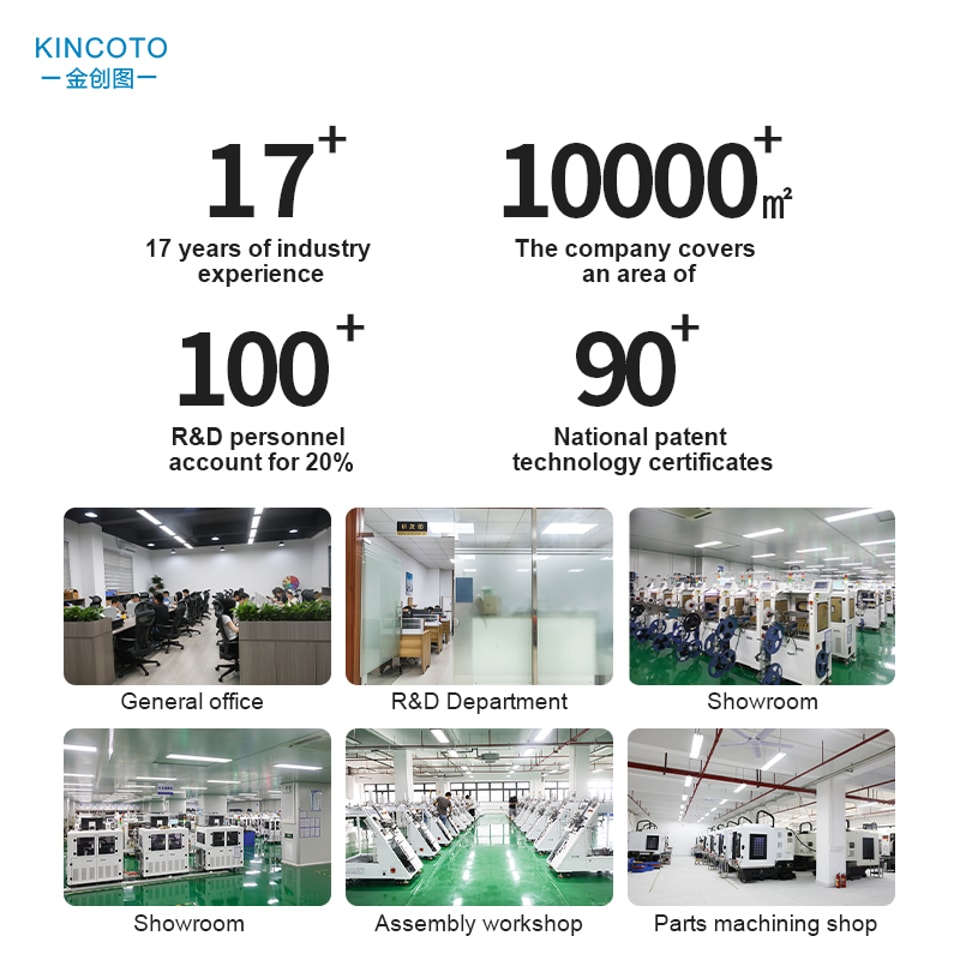

Общее фото во время посещения фабрики:
