ОБОРУДОВАНИЕ KINCOTO
Установка упаковки микросхем из навалом в ленту (двухголовочная)
Производительность: 4000 шт./ч
Поддерживаемые корпуса микросхем:QFN, SOP и другие типы
Режимы работы: подача россыпью / вывод в ленту
Функцияустановки: переупаковка
Система визуального контроля: высокоточная CCD-система технического зрения
Конфигурация: двухголовочная конструкция с 4 соплами, двумя гибкими вибрационными питателями и двумя загрузочными бункерами
Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.

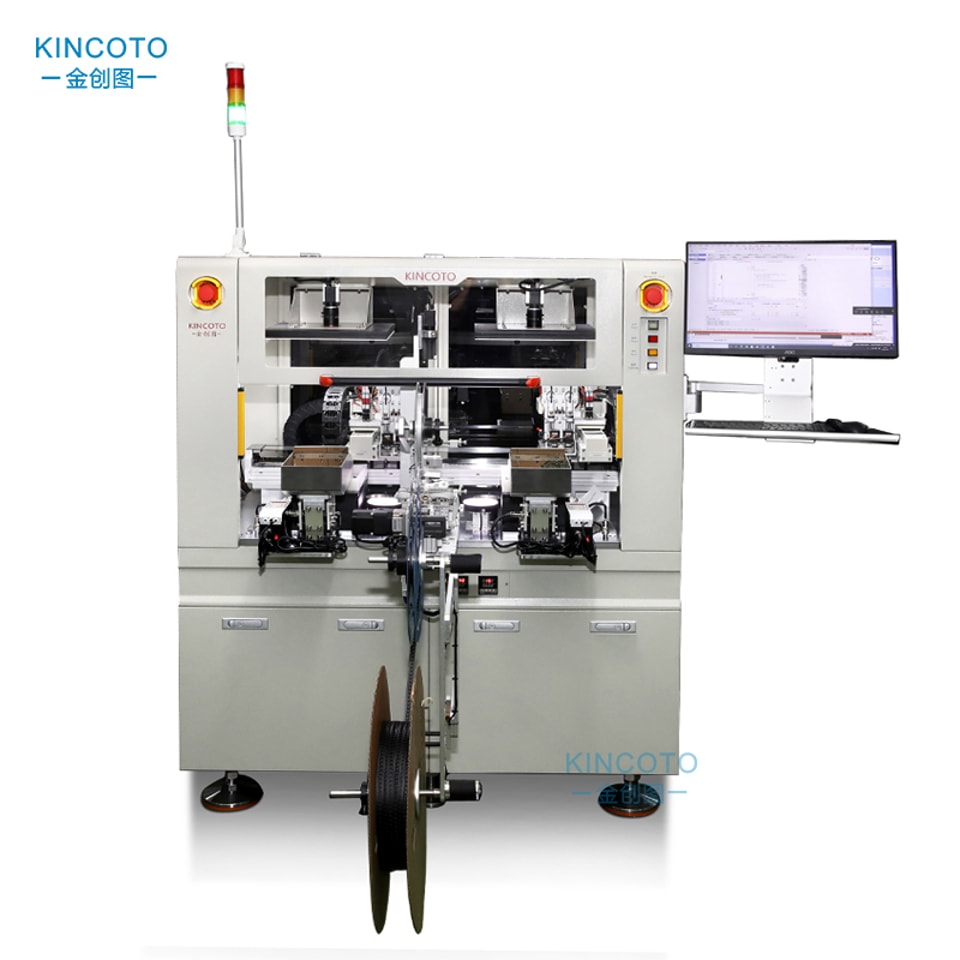

Упаковочная машина для подачи компонентов навалом в ленту (с двумя головками)

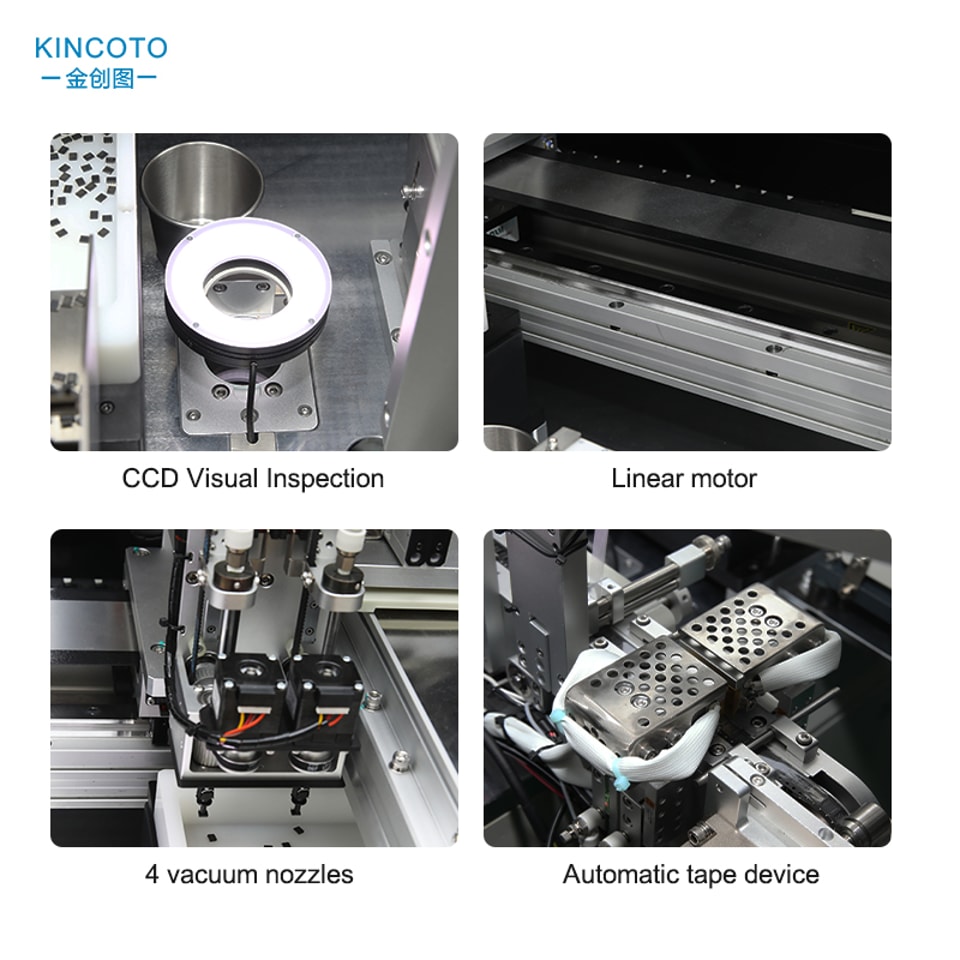

♦Две головкиКонструкция с 4 соплами — 4 вакуумных сопла обеспечивают значительно более высокую производительность — 4 000 шт./ч
♦Два гибких вибрационных питателя и два загрузочных бункера — сдвоенная система подачи для непрерывной подачи компонентов навалом и повышения эффективности
♦Интеллектуальная система технического зрения CCD — верхняя камера CCD (2000 Вт) и нижняя камера CCD (130 Вт) для точного определения угла, ориентации и дефектов
♦Полностью автоматизированный процесс — подача компонентов навалом → определение ориентации → захват и установка → термосварка → намотка на катушку — непрерывная автоматическая работа
♦Удвоенная производительность — выпуск 4 000 шт./ч, вдвое выше, чем у моделей с одной головкой
♦Широкая совместимость с лентами — поддержка ширины несущей ленты 8–44 мм для гибких вариантов упаковки
♦Только термосварка — стабильная и надежная герметизация для неизменно высокого качества упаковки
♦Высокоточный линейный электропривод — точность ±0,05 мм, плавная и надежная работа
♦Специализированное упаковочное решение — машина исключительно для высокоскоростной упаковки: без программирования, маркировки и печати
Технические параметры:
| Производительность | 4 000 шт./ч |
| Размеры основного блока (Д × Ш × В) | 1250 × 680 × 1475 мм |
| Основной блок + лента + монитор (Д × Ш × В) | 1740 × 1380 × 1560 мм |
| Напряжение | AC220V / 50 Гц |
| Поддерживаемые корпуса микросхем | QFN, SOP и другие типы |
| Устройство подачи | Гибкий вибрационный питатель × 2, загрузочный бункер × 2 |
| Устройство выгрузки | Вывод в ленту |
| Тип герметизации | Термосварка |
| Поддерживаемая ширина ленты | 8–44 мм |
| Система технического зрения | Верхняя CCD-камера (2000 Вт) + нижняя CCD-камера (130 Вт) |
| Устройство захвата и позиционирования | 4 вакуумных сопла |
| Режим управления | ПЛК |
| Монитор | ЖК-монитор 19″ |
| Конструкция привода | Линейный двигатель |
| Точность захвата и позиционирования | ±0,05 мм |
| Источник сжатого воздуха | 0,4–0,6 МПа |
| Общая масса | 690 кг |
| Потребляемая мощность | 0,3 кВт |

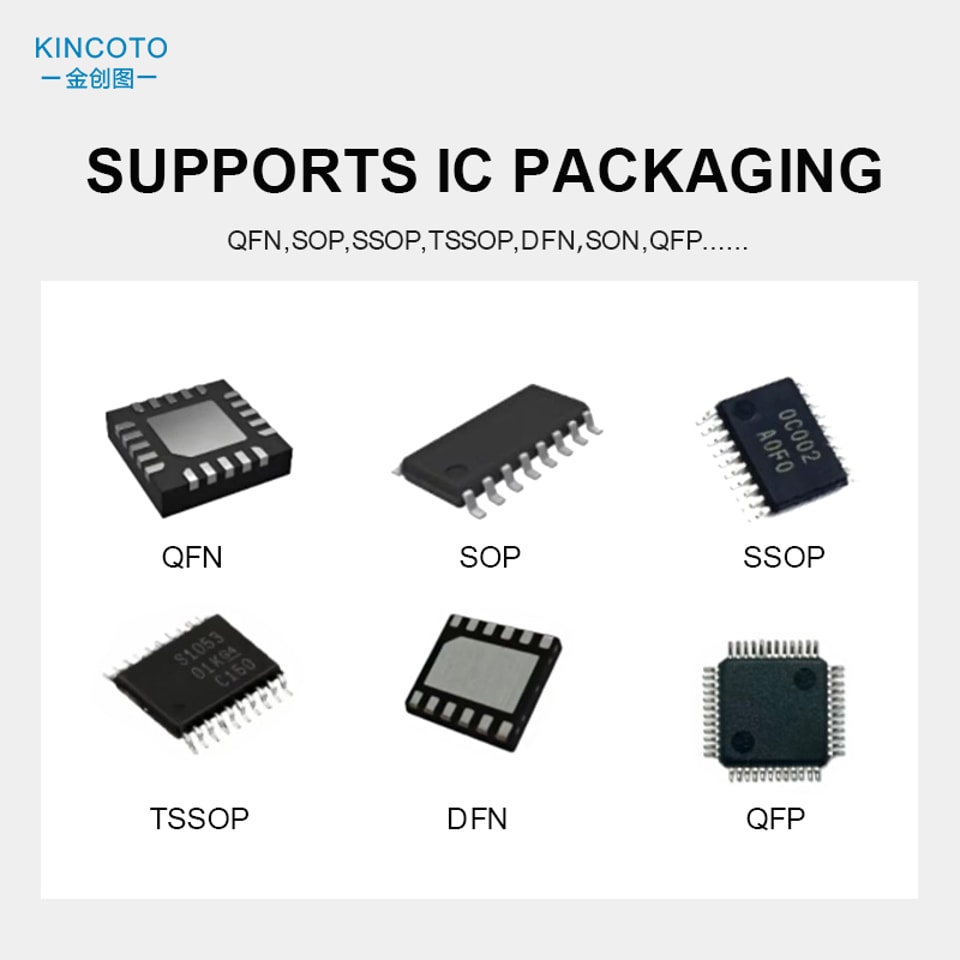

Подходит для корпусирования программируемых микросхем:

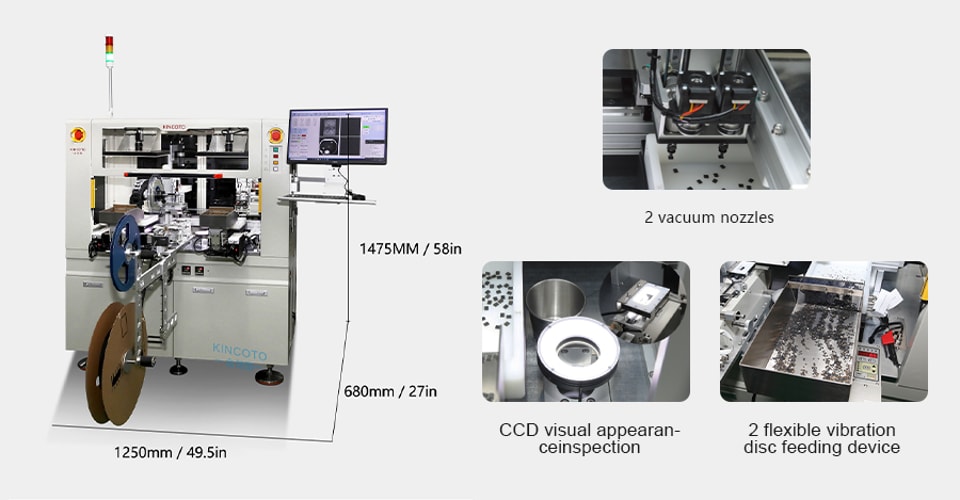

Габариты изделия:

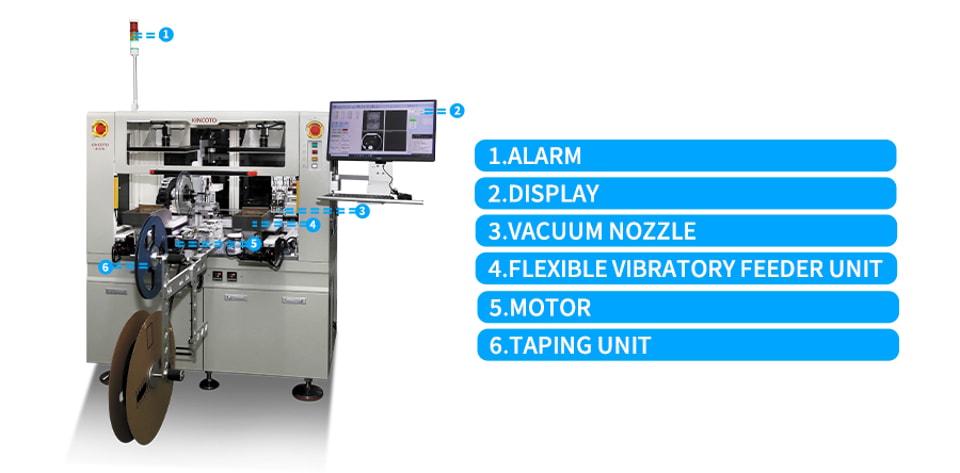

Конструкция изделия:
Упаковка:

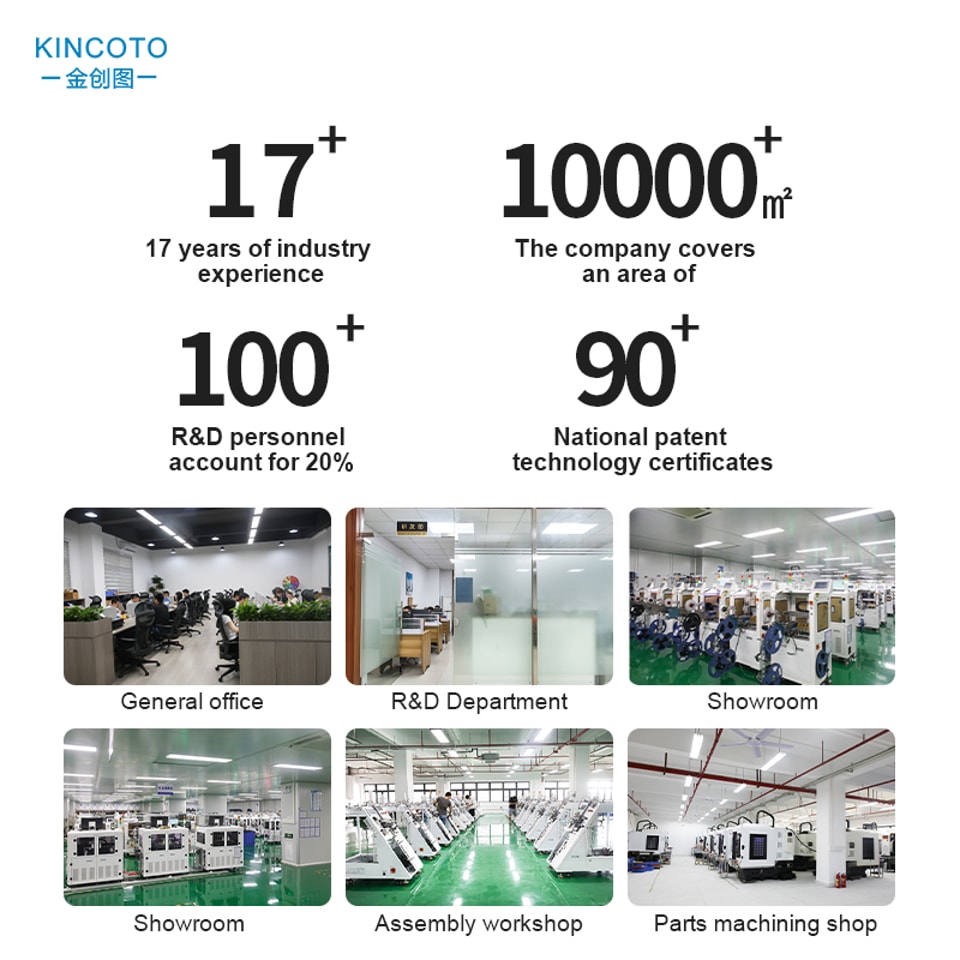

Общее фото во время посещения фабрики:
