Автоматизация программирования микросхем
Ознакомьтесь с конфигурацией оборудования, соответствием требованиям применения и условиями валидации.
ОБОРУДОВАНИЕ KINCOTO
Автоматическая установка программирования микросхем KA42‑3000 с лентой и AOI
1. Поддерживает подачу и вывод микросхем в ленте; после программирования автоматически упаковывает их в ленту и катушку.

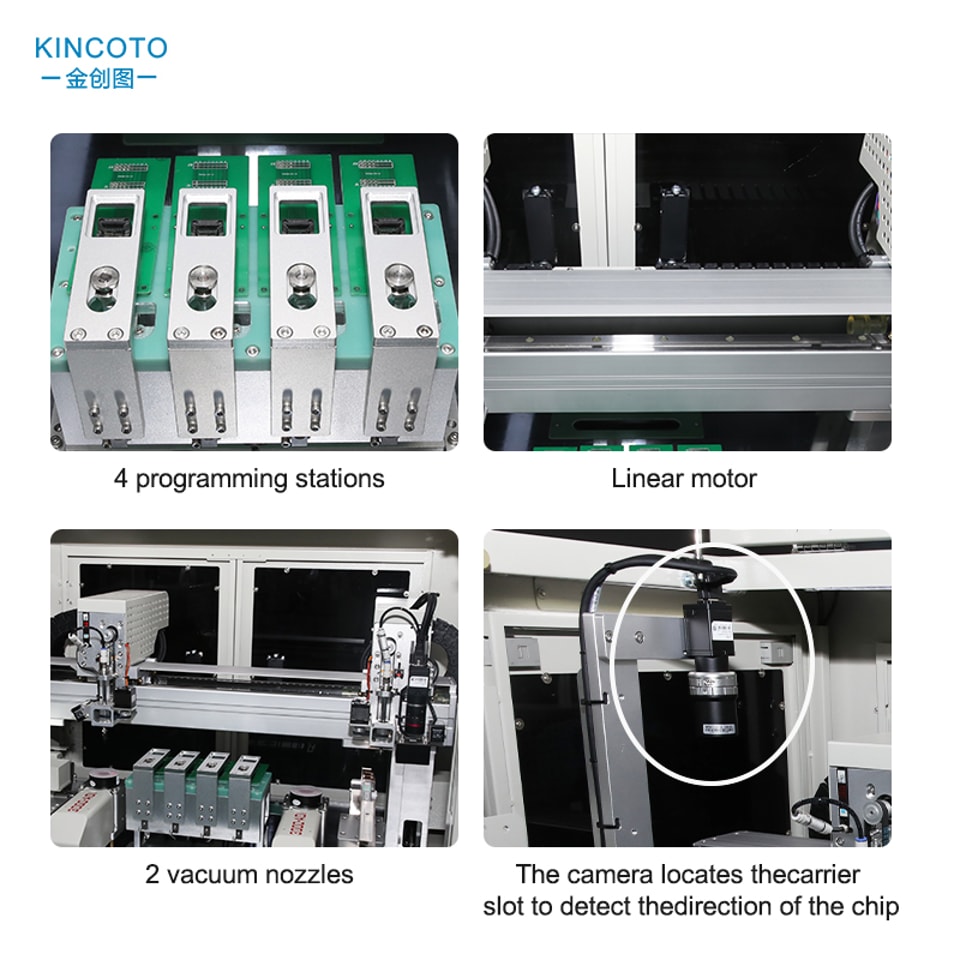

2. Максимальная производительность — 2500 шт./ч, 4 станции программирования; конфигурация на 1–4 станции; автоматическая сортировка OK/NG.
3. Коррекция смещения с помощью AOI для точной установки компонентов; камера определяет ориентацию микросхемы.
4. Сохранение и вызов рецептов программирования в любое время; сменные адаптеры поддерживают различные корпуса микросхем.
Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.

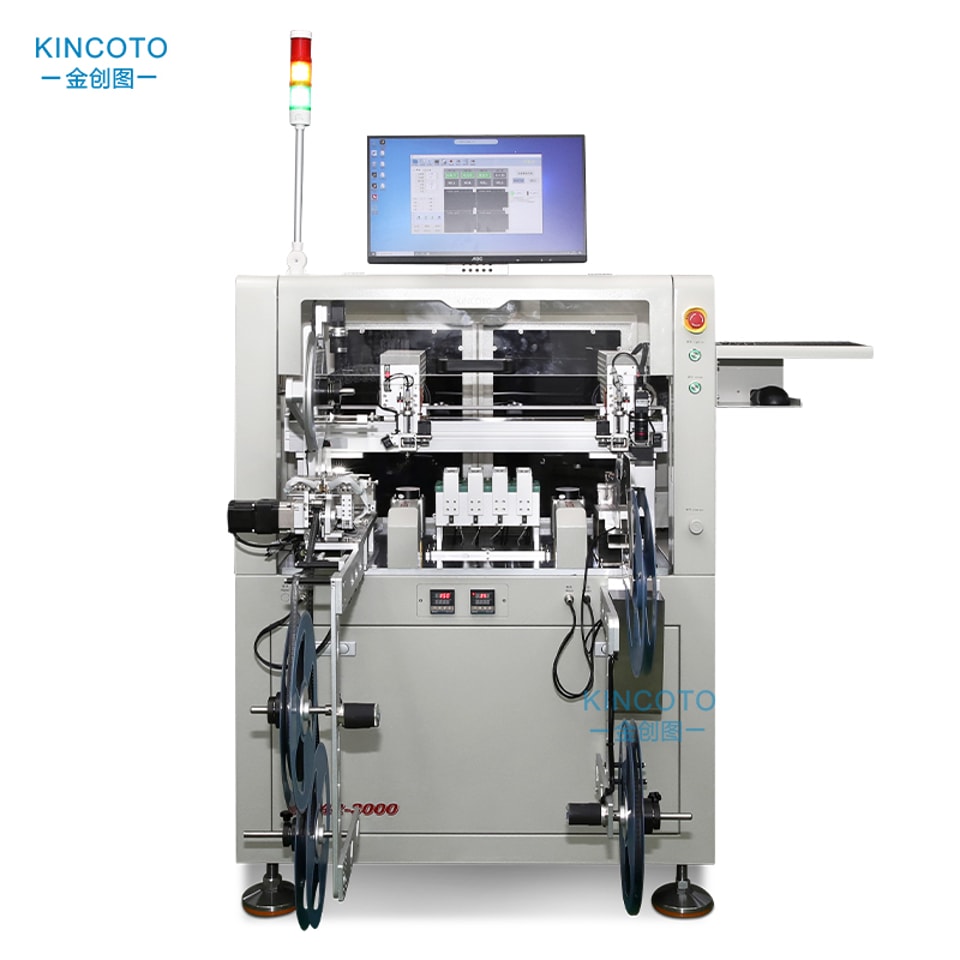

KA42-3000 — автоматическая машина для программирования микросхем в ленте с системой AOI
1. Поддерживает обработку по схеме «лента на входе — лента на выходе». После программирования микросхем автоматически выполняет упаковку в ленту на катушке, обеспечивая непрерывное массовое производство без участия оператора.
2. Максимальная производительность — до 2500 UPH; предусмотрена настройка от 1 до 4 станций программирования. Гибкая конфигурация адаптируется к различным требованиям по производительности, а автоматическая сортировка OK/NG упрощает обработку бракованных изделий.
3. Оснащена системой коррекции смещения AOI для высокоточной установки компонентов. Камера технического зрения эффективно определяет ориентацию микросхем, предотвращая ошибки загрузки в перевёрнутом положении и сокращая количество производственного брака.
4. Позволяет сохранять рецепты программирования и быстро вызывать их для повторных заказов. Сменные программирующие адаптеры поддерживают различные корпуса микросхем, обеспечивая быструю переналадку и сокращая время настройки.
5. Надёжная механическая конструкция гарантирует стабильную непрерывную работу в течение длительного времени и хорошо подходит для программирования микросхем в промышленных масштабах.
Технические параметры:
| Производительность | 2500 шт./ч |
| Габаритные размеры | 950 × 1080 × 1600 мм |
| Поддерживаемые типы корпусирования микросхем | SOP/SSOP/TSSOP/QFP..... |
| Станции программирования | 4 станции |
| Устройство захвата и установки | 2 вакуумных сопла |
| Точность захвата и установки | ±0,03 мм |
| Режим управления | Плата управления движением |
| Режим программирования | Разъём с нижним прижимом |
| Входное напряжение | AC 220 В/50 Гц |
| Источник сжатого воздуха | 0,4–0,6 МПа |
| Общий вес | 280 кг |
Подходит для корпусирования программируемых микросхем:
Габариты изделия:
Конструкция изделия:
Упаковка:
Общее фото во время посещения фабрики:
