Автоматизация программирования микросхем
Ознакомьтесь с конфигурацией оборудования, соответствием требованиям применения и условиями валидации.
ОБОРУДОВАНИЕ KINCOTO
Интегрированная установка программирования микросхем в ленты и лотки KA1800-GS1
Производительность: 1 800–2 000 шт./ч
Поддерживаемые корпуса микросхем: QFP, QFN, BGA и другие
Режимы работы: лента на входе/лента на выходе, лента на входе/лоток на выходе, лоток на входе/лента на выходе и лоток на входе/лоток на выходе
Каналы программирования: до 16 станций (независимый выбор станций 1–16)
Встроенный программатор: универсальный программатор (поддерживает SPI Flash, E-PROM, EEPROM, MCU, MPU, eMMC, PLCC и другие)
Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.

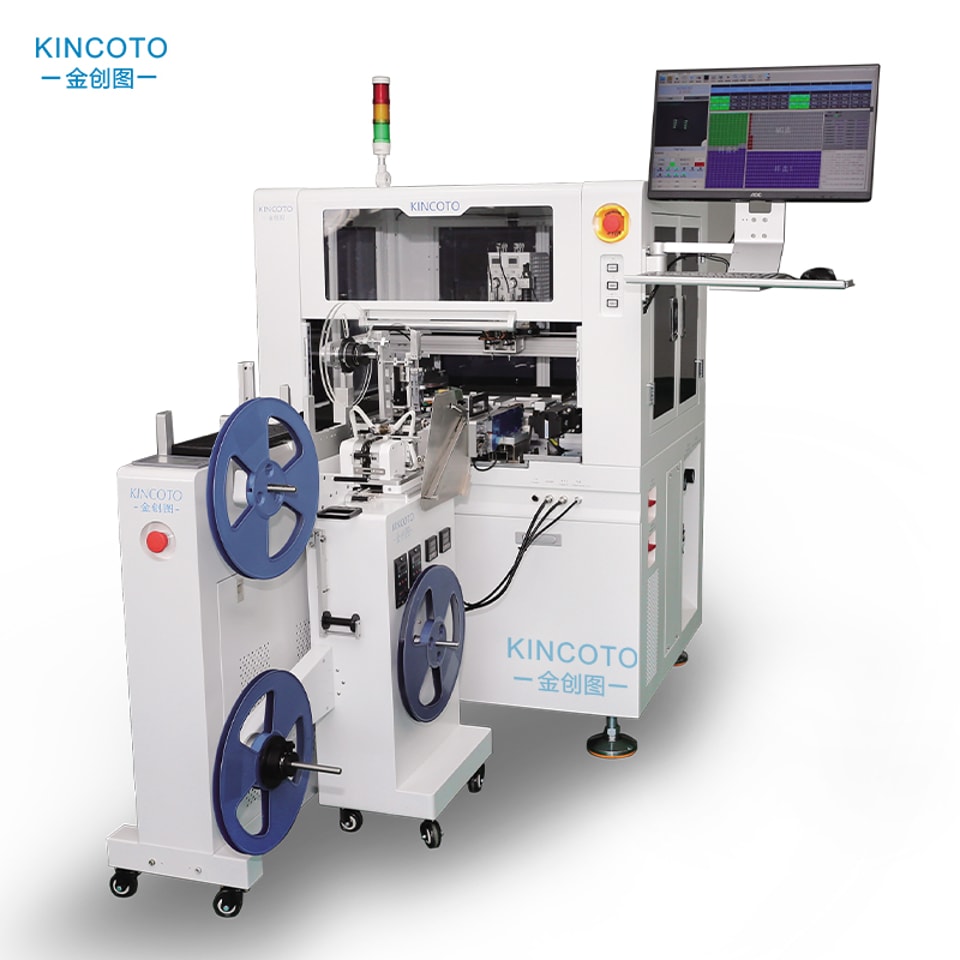

Интегрированная установка программирования микросхем в ленты и лотки KA1800-GS1

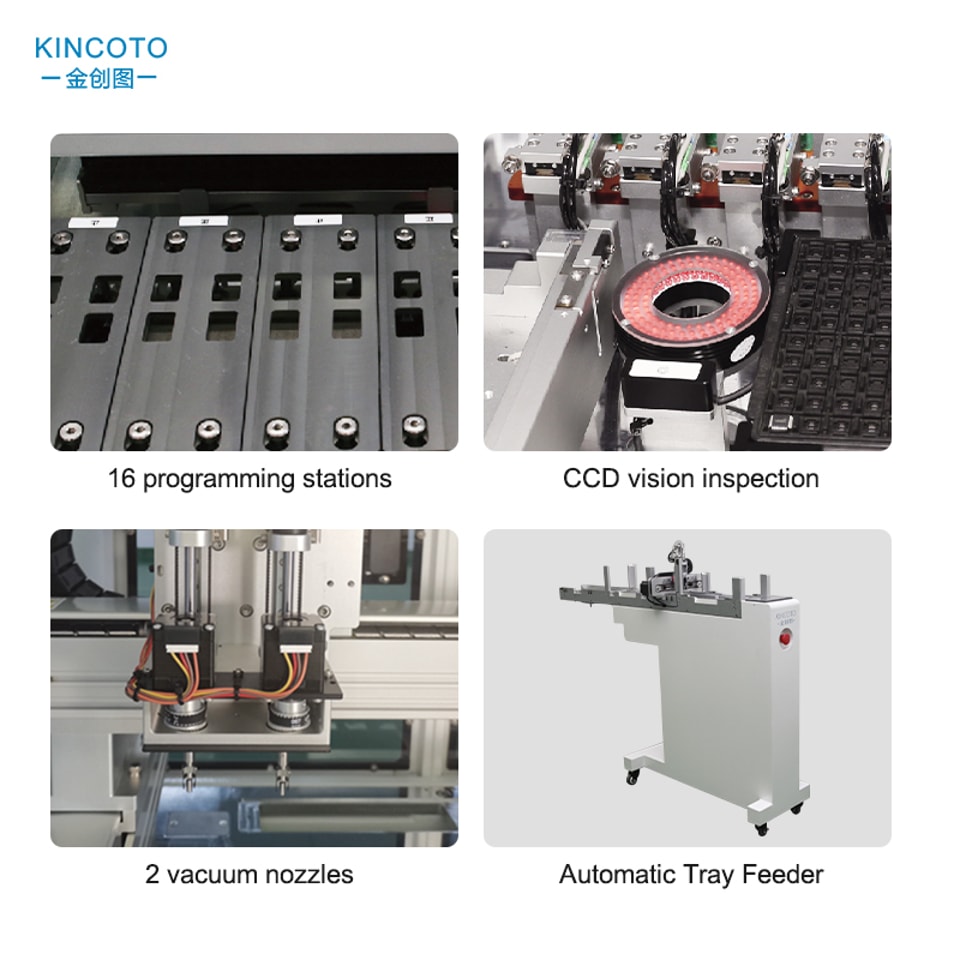

♦16 станций программирования — самый высокий показатель в своем классе. Два встроенных программатора поддерживают до 16 каналов для максимальной производительности

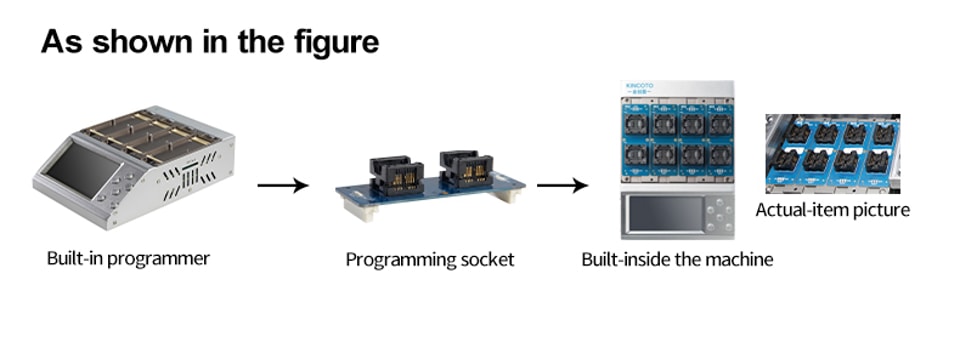

♦Встроенный универсальный программатор — внешний программатор не требуется. Поддерживаются SPI Flash, E-PROM, EEPROM, MCU, MPU, eMMC, PLCC и другие микросхемы — всё в одной установке
♦4 режима работы — лента на входе / лента на выходе, лента на входе / лоток на выходе, лоток на входе / лента на выходе, лоток на входе / лоток на выходе — одна установка для любых комбинаций упаковки
♦Высокая точность ±0,03 мм — выравнивание с помощью линейного двигателя и системы машинного зрения CCD для точной установки корпусов с малым шагом выводов (QFP/QFN/BGA)
♦Сменные программирующие панели — быстрая переналадка для работы с разными типами микросхем. Панели можно предварительно настроить для гибкого производства
♦Автоматический загрузчик лотков — поддержка до 20 лотков для многочасовой непрерывной работы без оператора
♦Интеграция с системой MES — полная прослеживаемость производства и регистрация данных для контроля качества
♦Поддержка файлов большого объема — обработка файлов программирования большого объема для сложных микросхем
♦19-дюймовый ЖК-экран с сенсорным управлением — удобное сохранение и загрузка настроек программирования
♦Дополнительные функции — точечная маркировка, измерение высоты и контроль AOI для усиления контроля качества
Технические параметры:
| Производительность | 1800–2000 шт./ч |
| Размеры основного блока (Д × Ш × В) | 1050 × 870 × 1370 мм |
| Габаритные размеры (Д × Ш × В) | 1550 × 1800 × 1600 мм |
| Поддерживаемые корпуса микросхем | QFP, QFN, SOP, BGA и другие |
| Каналы программирования | До 16 станций (независимый выбор от 1 до 16) |
| Устройство захвата и позиционирования | 2 вакуумных сопла |
| Монитор | 19-дюймовый ЖК-экран с сенсорным управлением |
| Режим управления | Плата управления движением |
| Привод по оси X | Линейный двигатель |
| Режим программирования | Разъём с прижимом сверху (вставной тип для быстрой переналадки) |
| Система позиционирования | Выравнивание с помощью системы машинного зрения CCD |
| Загрузка и выгрузка лотков | Автоматический загрузчик лотков — поддержка до 20 лотков |
| Подача ленты | Стандартно 12–16 мм, опционально 8/24/32/44 мм |
| Разгрузка ленты | Регулируемое автоматическое устройство термопрессовой герметизации плёнкой |
| Входное напряжение | AC220V / 50 Гц |
| Мощность | 0,3 кВт |
| Источник сжатого воздуха | 0,4–0,6 МПа |
| Общая масса | 500 кг |
| Дополнительные функции | Точечная маркировка, измерение высоты, контроль AOI |

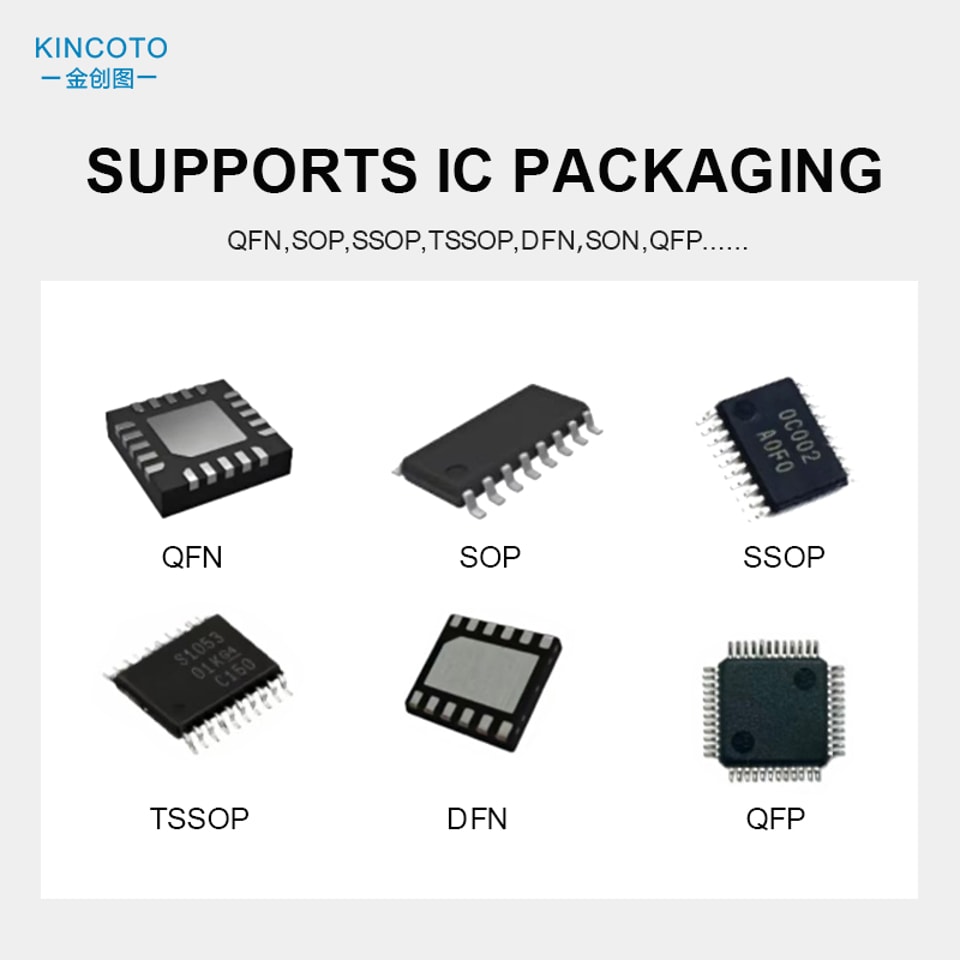

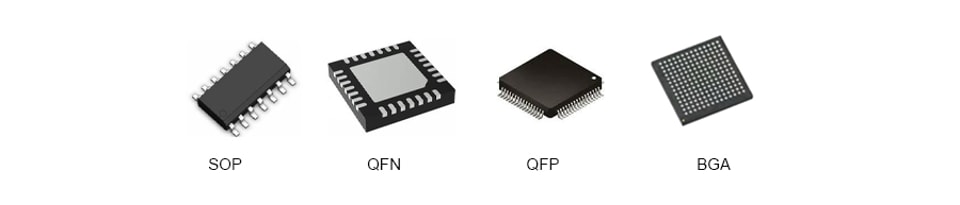

Подходит для корпусирования программируемых микросхем:

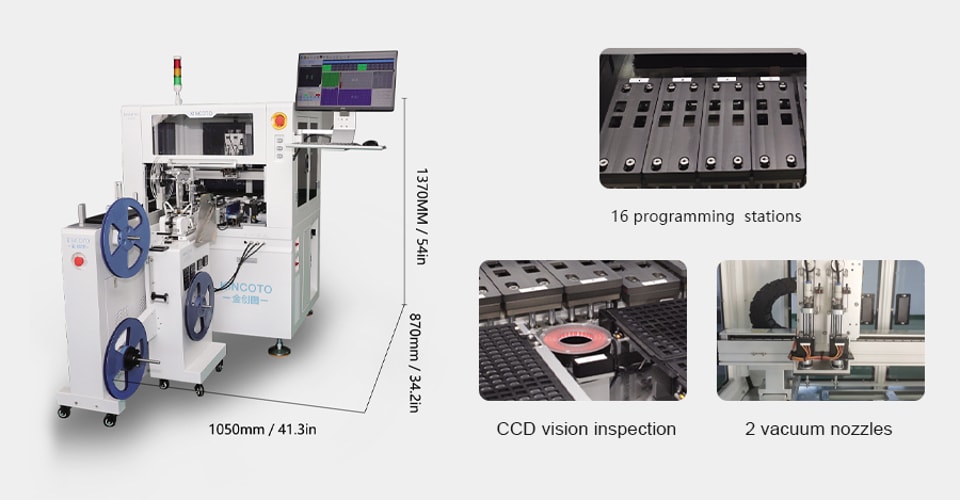

Габариты изделия:

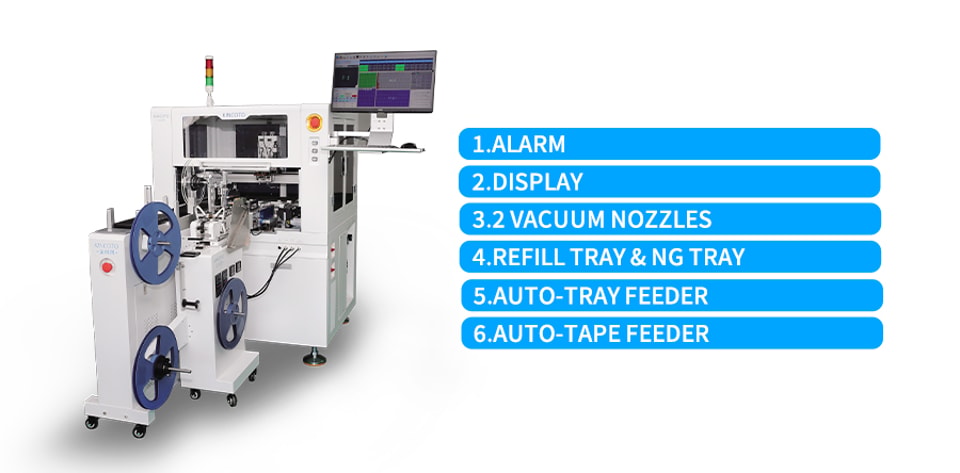

Конструкция изделия:
Упаковка:

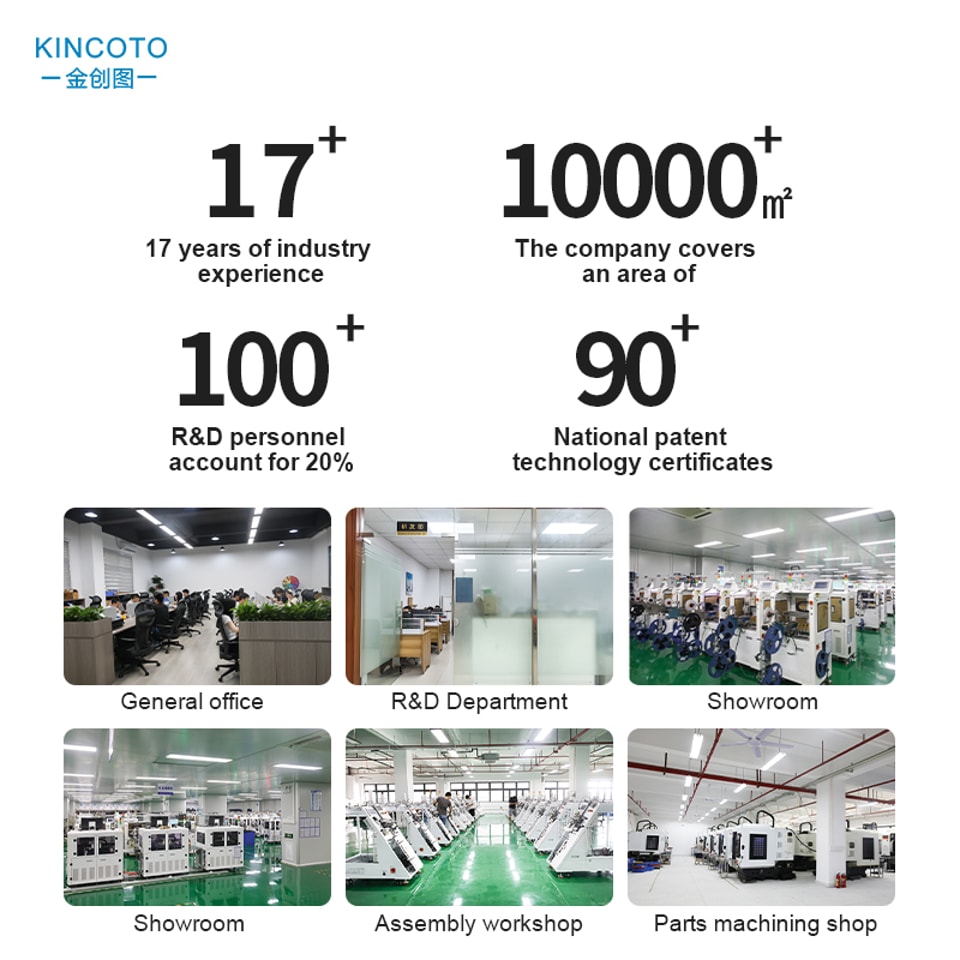

Общее фото во время посещения фабрики:
