Автоматизация программирования микросхем

Ознакомьтесь с конфигурацией оборудования, соответствием требованиям применения и условиями валидации.

ОБОРУДОВАНИЕ KINCOTO

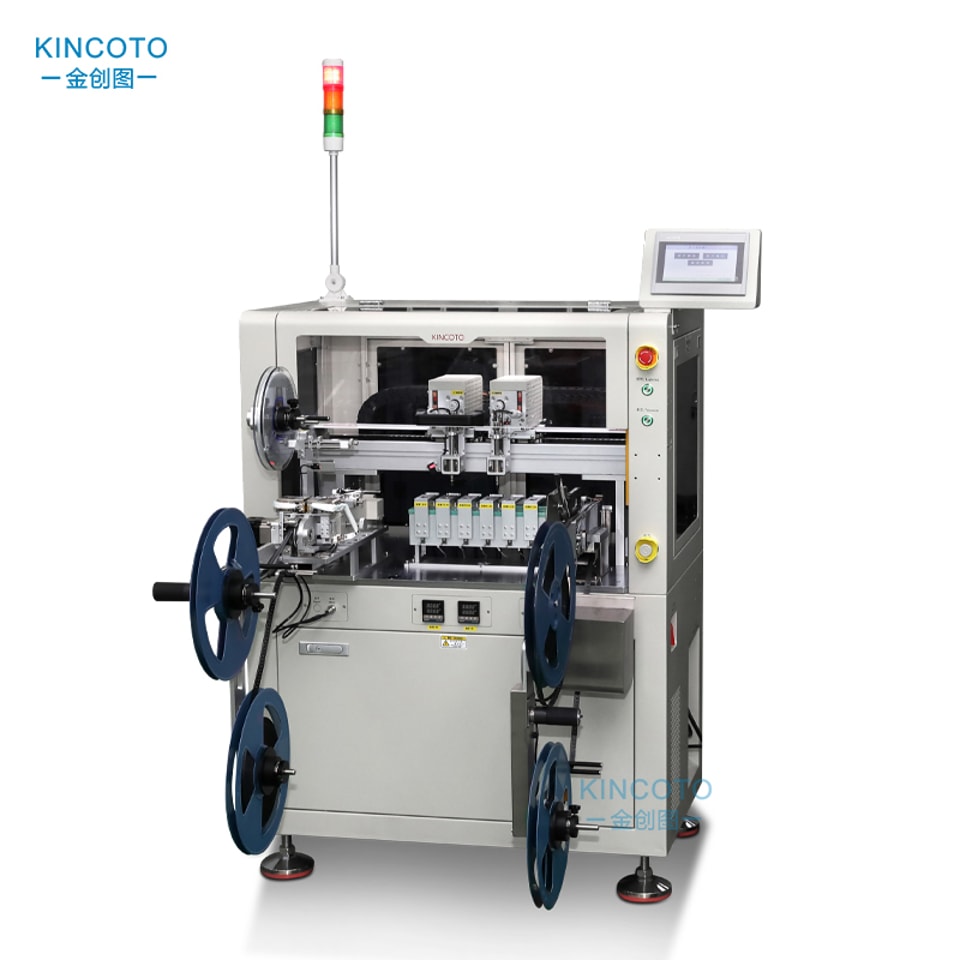

KA42-3000 — автоматическая установка программирования микросхем в ленте

1. Поддерживает подачу и вывод микросхем с катушки в ленте; после программирования автоматически перематывает их на новую упаковку.

2. Максимальная производительность — 3500 шт./ч; конфигурация на 1–6 станций программирования; автоматическая сортировка OK/NG.

3.Высокоточный захват и укладка, удобная эксплуатация.

4. Сохранение и вызов рецептов программирования в любое время; быстросменные адаптеры для различных корпусов микросхем.

Инженерная поддержка продажsale@kincoto.com

Запросить проверку конфигурации Отправить требования к оборудованию

Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.

Загрузки

Document.pdf

KA42-3000 — автоматическая установка программирования микросхем в ленте

1. Поддерживает подачу и вывод ленты по схеме «катушка — катушка», а также автоматическую повторную упаковку микросхем после завершения программирования для бесперебойного массового производства.

2. Максимальная производительность — 3500 UPH; от 1 до 6 программирующих станций с автоматической сортировкой OK/NG.

3. Высокоточный механизм установки компонентов, стабильная подача и удобное управление через человеко-машинный интерфейс.

4. Сохранение и загрузка программ программирования для быстрой переналадки изделий; быстросменные адаптеры для различных корпусов микросхем.

5. Многоуровневая система сигнализации при нехватке материала, отклонениях подачи и ошибках программирования.

6. Совместима с распространёнными корпусами микросхем QFN, SOP, SSOP, TSSOP, DFN и QFP.

7. Интерфейс, совместимый с MES, для прослеживаемости производственных данных; компактная конструкция для удобного обслуживания.

Технические параметры:

Производительность	3500 UPH
Габаритные размеры	950 × 1080 × 1450 мм
Поддерживаемые типы корпусирования микросхем	SOP/SSOP/TSSOP/QFP.....
Станции программирования	6 станций
Точность захвата и установки	±0,03 мм
Режим управления	ПЛК
Режим программирования	Разъём с нижним прижимом
Входное напряжение	AC 220 В/50 Гц
Источник сжатого воздуха	0,4–0,6 МПа
Общий вес	257 кг

Подходит для корпусирования программируемых микросхем:

Габариты изделия:

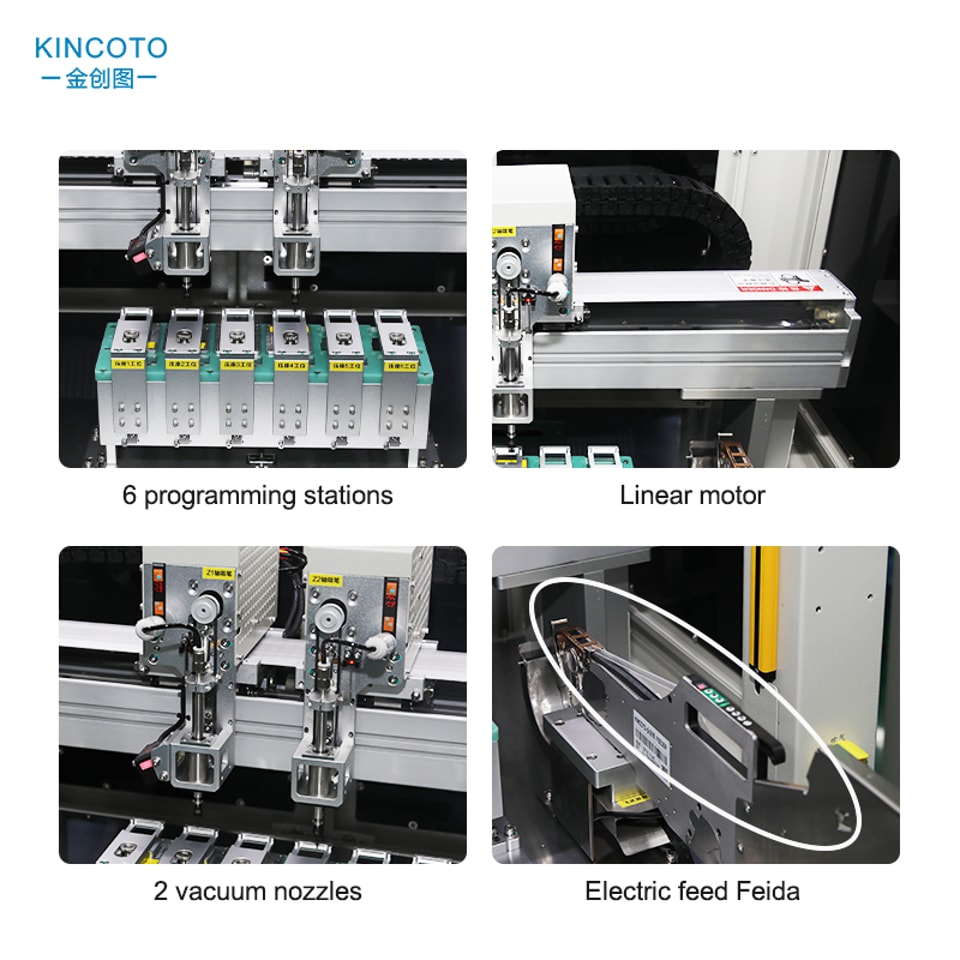

Конструкция изделия:

Упаковка:

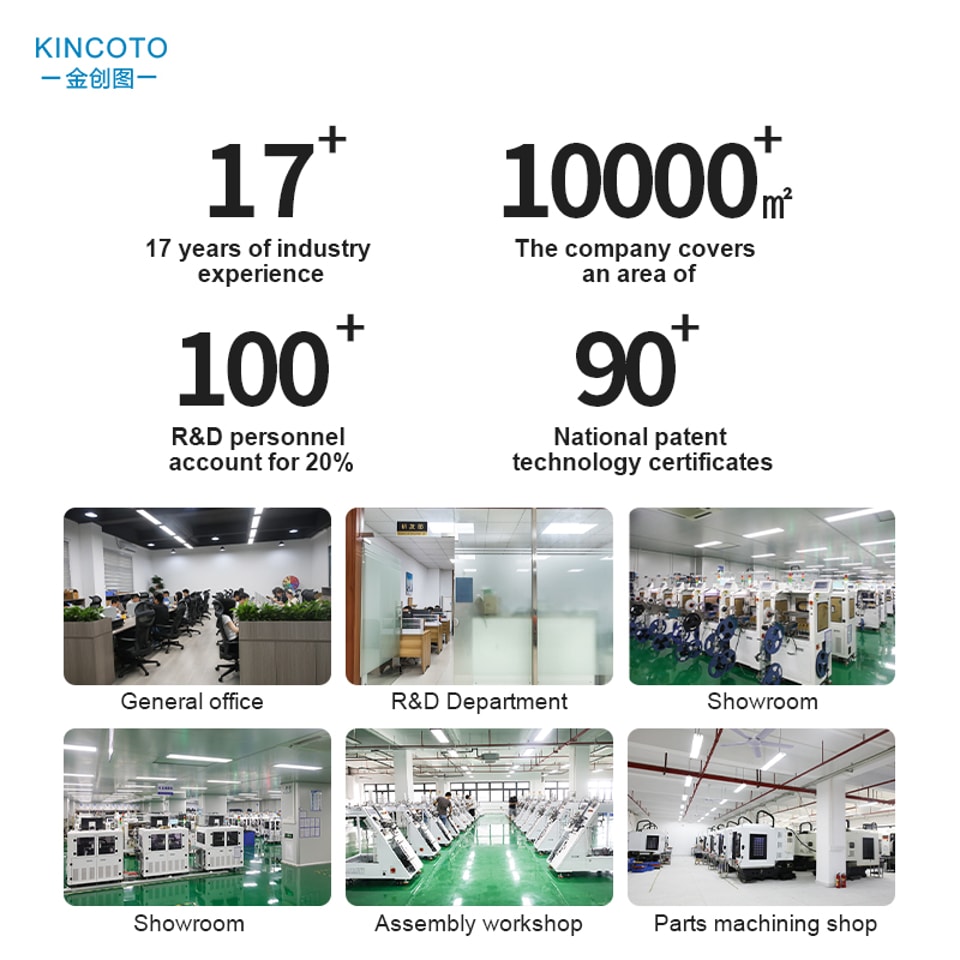

Общее фото во время посещения фабрики:
