Автоматизация программирования микросхем
Ознакомьтесь с конфигурацией оборудования, соответствием требованиям применения и условиями валидации.
ОБОРУДОВАНИЕ KINCOTO
Интегрированная установка программирования микросхем в лотках и ленте KA3000-GS6
Производительность:3000–3500 шт./ч
Поддерживаемые корпуса микросхем: QFP, QFN, SOP, SSOP, TSSOP и другие
Режимы работы: лента на входе/лента на выходе, лента на входе/лоток на выходе, лоток на входе/лента на выходе и лоток на входе/лоток на выходе
Каналы программирования: 48–96 станций (независимый выбор станций 1–96)
Встроенный программатор: универсальный программатор (поддерживает SPI Flash, E-PROM, EEPROM, MCU, MPU, eMMC, PLCC и другие)
Укажите модель микросхемы, тип корпуса, входной формат и целевую производительность UPH.

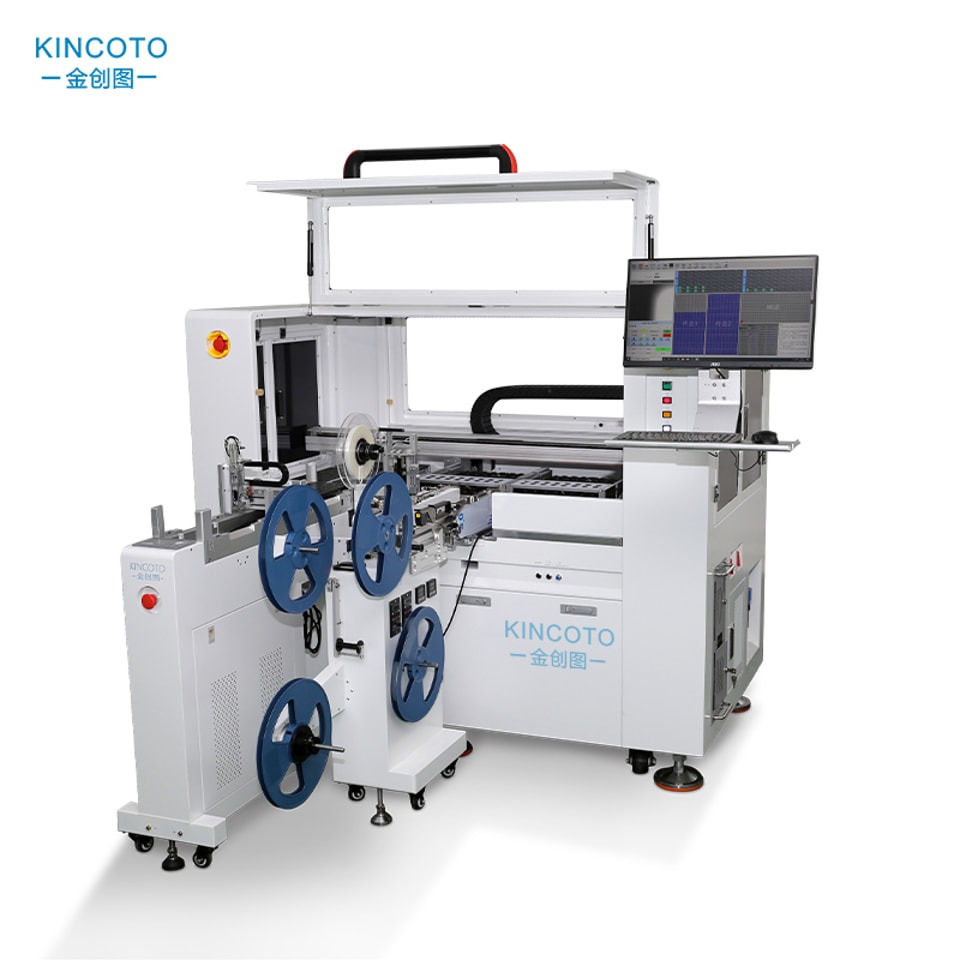

Интегрированная установка программирования микросхем в лотках и ленте KA3000-GS6

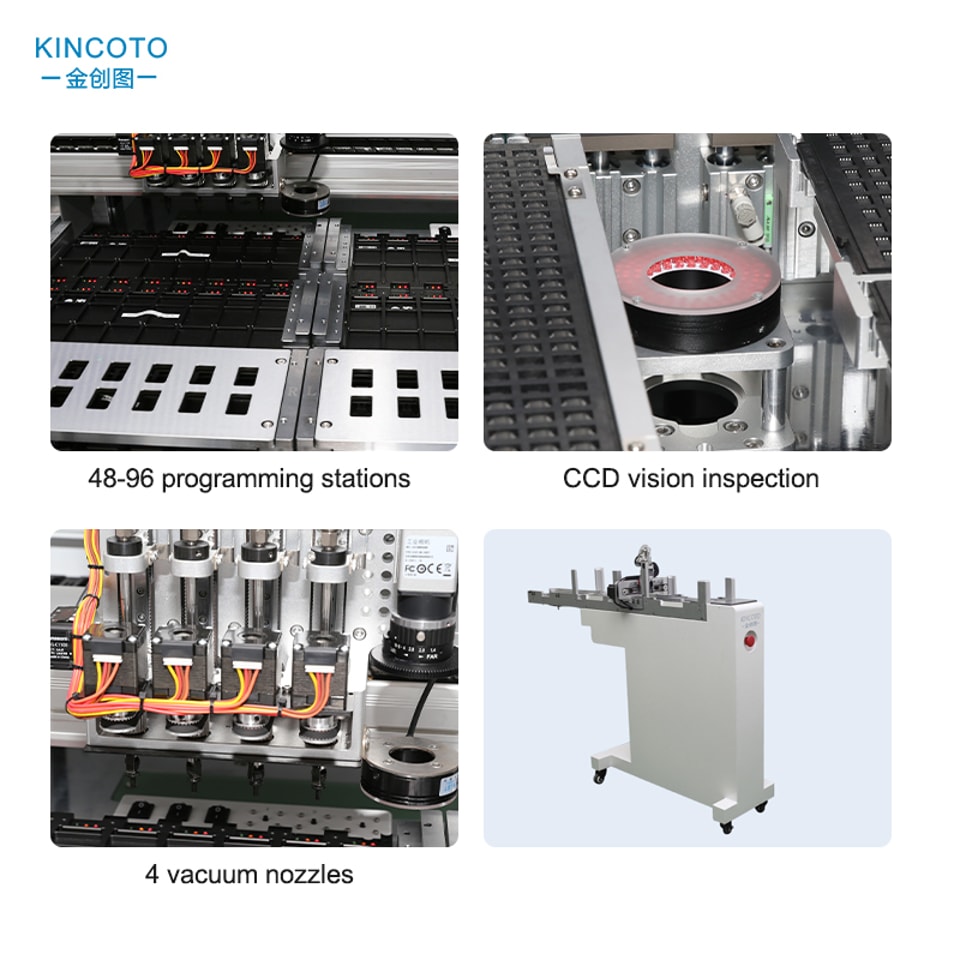

♦48–96 станций программирования — самое большое количество станций в своем классе. Поддержка 1–96 каналов для максимальной производительности и масштабируемости
♦Встроенный универсальный программатор — внешний программатор не требуется. Поддерживаются SPI Flash, E-PROM, EEPROM, MCU, MPU, eMMC, PLCC и другие микросхемы — всё в одной установке
♦4 режима работы — лента на входе / лента на выходе, лента на входе / лоток на выходе, лоток на входе / лента на выходе, лоток на входе / лоток на выходе — одна установка для любых комбинаций упаковки
♦Высокая точность ±0,03 мм — линейный двигатель и совмещение с помощью системы технического зрения CCD для точной установки корпусов с малым шагом выводов (QFP, QFN, SOP, SSOP, TSSOP)
♦4 вакуумных сопла — сокращенное время циклов захвата и установки для сверхвысокой производительности
♦Сменные программирующие панели — быстрая переналадка для работы с разными типами микросхем. Панели можно предварительно настроить для гибкого производства
♦Автоматический загрузчик лотков — поддержка до 20 лотков для многочасовой непрерывной работы без оператора
♦Интеграция с системой MES — полная прослеживаемость производства и регистрация данных для контроля качества
♦Поддержка файлов большого объема — обработка файлов программирования большого объема для сложных микросхем
♦19-дюймовый ЖК-экран с сенсорным управлением — удобное сохранение и загрузка настроек программирования
♦Дополнительные функции — точечная маркировка, измерение высоты и контроль AOI для усиления контроля качества
Технические параметры:
| Производительность | 3000–3500 шт./ч |
| Размеры основного блока (Д × Ш × В) | 1730 × 980 × 1400 мм |
| Габаритные размеры (Д × Ш × В) | 2220 × 2000 × 1580 мм |
| Поддерживаемые корпуса микросхем | QFP, QFN, SOP, SSOP, TSSOP и другие |
| Каналы программирования | 48–96 станций (1–96 с независимым выбором) |
| Устройство захвата и позиционирования | 4 вакуумных сопла |
| Монитор | 19-дюймовый ЖК-экран с сенсорным управлением |
| Режим управления | Плата управления движением |
| Привод по оси X | Линейный двигатель |
| Режим программирования | Разъём с прижимом сверху (вставной тип для быстрой переналадки) |
| Система позиционирования | Выравнивание с помощью системы машинного зрения CCD |
| Загрузка и выгрузка лотков | Автоматический загрузчик лотков — поддержка до 20 лотков |
| Подача ленты | Стандартно 12–16 мм, опционально 8/24/32/44 мм |
| Разгрузка ленты | Регулируемое автоматическое устройство термопрессовой герметизации плёнкой |
| Входное напряжение | AC 220 В ±10% / 50 Гц (3 провода) |
| Мощность | 1,3 кВт |
| Источник сжатого воздуха | 0,2–0,6 МПа |
| Общая масса | 950 кг |
| Дополнительные функции | Точечная маркировка, измерение высоты, контроль AOI |

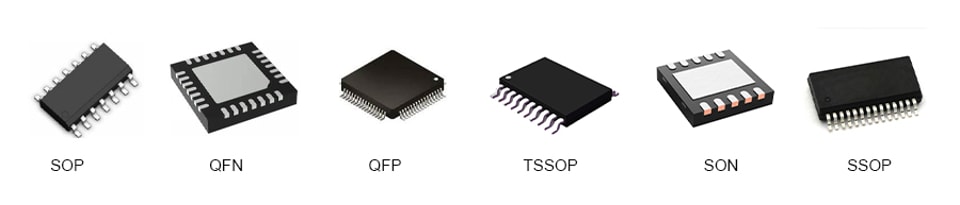

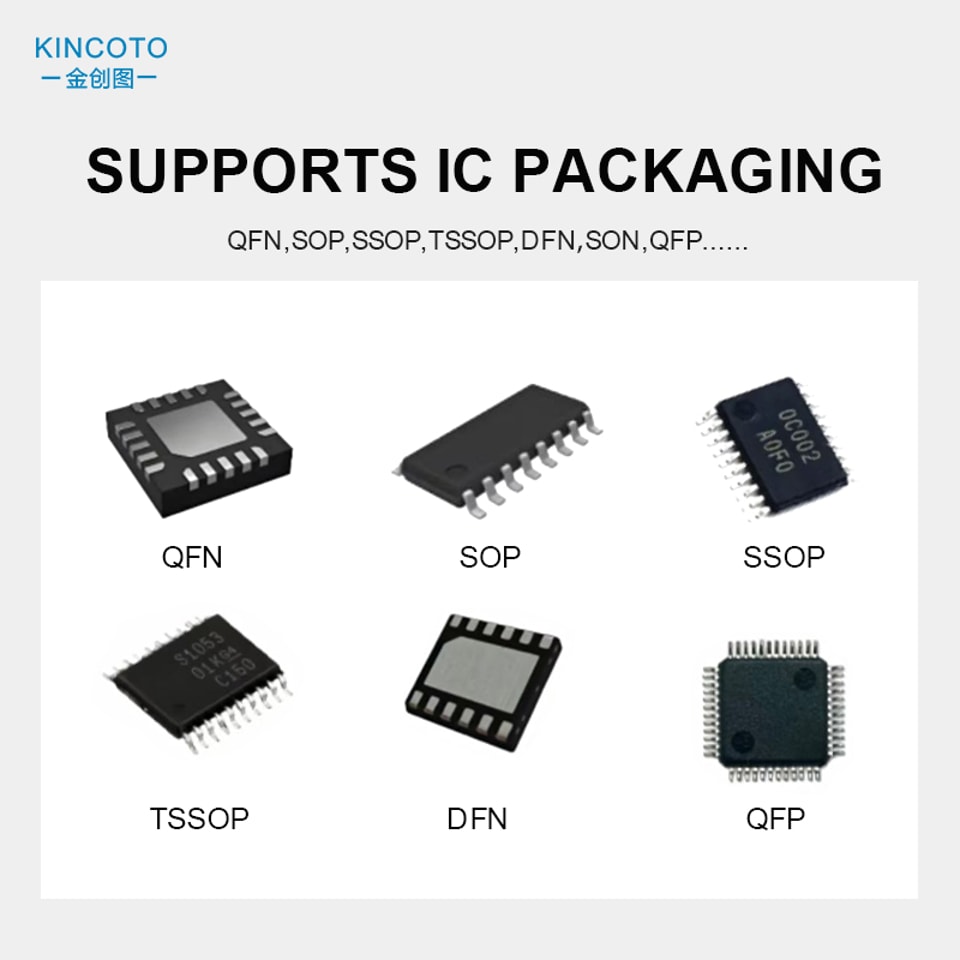

Подходит для корпусирования программируемых микросхем:

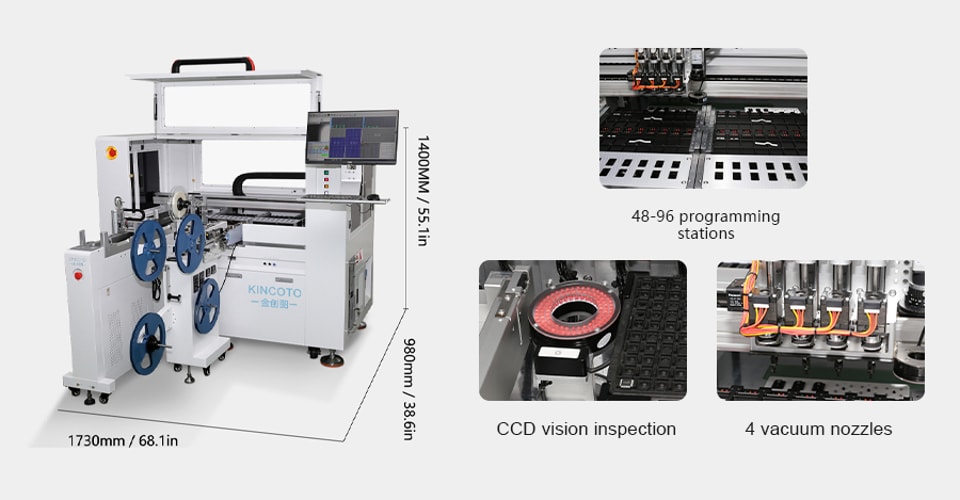

Габариты изделия:

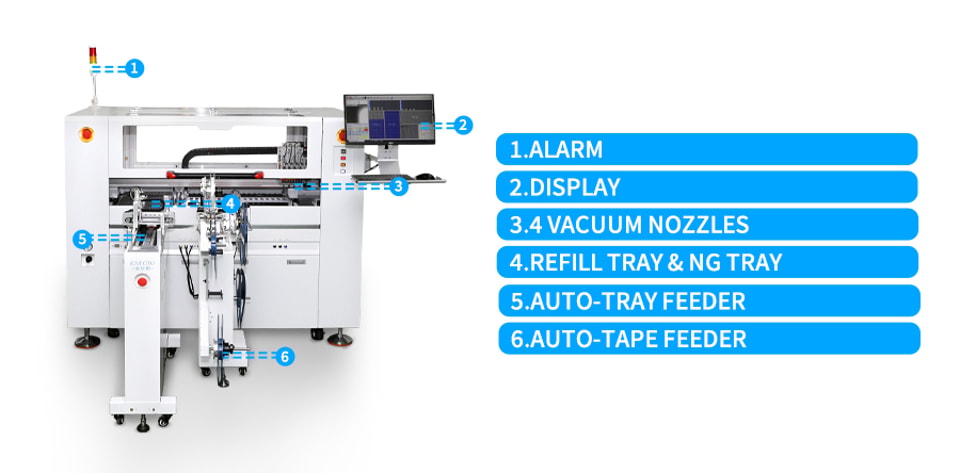

Конструкция изделия:
Упаковка:
Общее фото во время посещения фабрики:
